AVK KEIL-OVALSCHIEBER MIT PE-ROHRSTUTZEN, PE 100, PN 10
SDR 17 PE-Rohre schwarz/blau, innen emailliert, DN80 - DN300

AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Keil-Ovalschieber mit PE-Rohrstutzen - PE 100 - PN 10 SDR 17 PE-Rohre schwarz/blau
AVK Schieber sind in jeder Hinsicht für hohe Sicherheit ausgelegt. Der vollvulkanisierte Keil besteht aus AVK-eigenem trinkwassergeeignetem EPDM-Gummi. Die hohe Formfestigkeit des Gummis, die zweifache Vulkanisierung und die stabile Keilkonstruktion gewährleisten eine hohe Lebensdauer. Das Dichtsystem mit dreifacher Absicherung, die stabile Spindel und der vollständige Korrosionsschutz sind Garanten für hohe Zuverlässigkeit.
Variante 36/87-127 | |
---|---|
Verbindung | PE Rohrstutzen |
Material | Sphäroguss |
Nennweiten | DN80 - DN300 |
Druckstufe | PN16 |
Schließrichtung | Schließrichtung im Uhrzeigersinn |
Merkmale
- Feste, integrierte Keilmutter verhindert Vibrationen und sorgt für eine hohe Lebensdauer
- Vollvulkanisierter Keil mit Führungsschienen, integrierten Keilschuhen und einer großen konischen Spindelöffnung
- Edelstahlspindel mit Keilanschlag und gerolltem Gewinde für hohe Festigkeit
- Dreifach abgesicherte Dichtung mit einem NBR-Abstreifer, einem Polyamid-Lager mit vier O-Ringen aus NBR und einer EPDM-Lippendichtung
- Runde, versenkte Haubendichtung aus EPDM-Gummi
- Versenkte und abgedichtete Gehäuseschrauben aus Edelstahl, umgeben von der Haubendichtung
- Voller Durchgang
- Geringes Drehmoment
- Außen Epoxy-Beschichtung nach DIN 30677-2 und GSK-Richtlinien, innen Email
Downloads
Übersicht
Scrollen für mehr Informationen

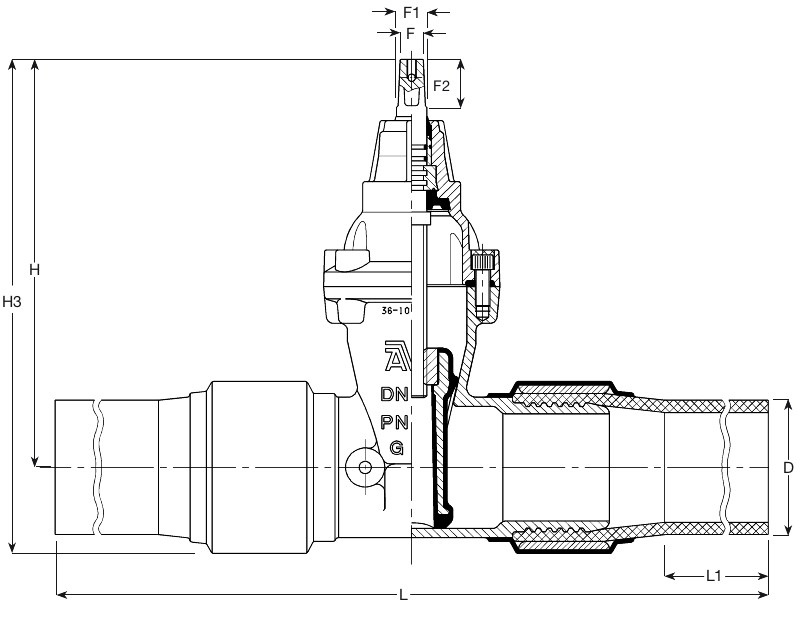

AVK Art. Nr. | DN mm |
D mm |
H mm |
H3 mm |
L mm |
L1 mm |
F mm |
F1 mm |
F2 mm |
Theoretisches Gewicht / kg |
---|---|---|---|---|---|---|---|---|---|---|
36-090-87-267 | 80 | 90 | 297 | 342 | 888 | 255 | 17 | 20 | 34 | 20 |
36-110-87-267 | 100 | 110 | 334 | 378 | 876 | 250 | 19 | 22 | 38 | 17 |
36-125-87-267 | 125 | 125 | 376 | 432 | 874 | 250 | 19 | 22 | 38 | 23 |
36-160-87-267 | 150 | 160 | 448 | 502 | 1059 | 325 | 19 | 22 | 38 | 37 |
36-180-87-267 | 150 | 180 | 448 | 508 | 1056 | 265 | 19 | 22 | 38 | 37 |
36-225-87-267 | 200 | 225 | 562 | 632 | 1056 | 265 | 24 | 28 | 42 | 73 |
36-280-87-267 | 250 | 280 | 664 | 823 | 1350 | 365 | 27 | 31 | 47 | 126 |
36-315-87-267 | 300 | 315 | 740 | 924 | 1350 | 355 | 27 | 31 | 47 | 189 |
3D Zeichnungen
Anfrage
Scrollen für mehr Informationen
Bestandteile
1. | Spindel | Edelstahl 1.4104 (430F) |
2. | Abstreifer | NBR |
3. | O-Ring | NBR |
4. | Lager | Polyamid |
5. | Haube | Duktilguss GJS-400-15 |
6. | Kammring | Messing CW602N, entzinkungsbeständig |
7. | Lippendichtung | EPDM |
8. | Gehäuseschrauben | Edelstahl A2, versiegelt |
9. | Haubendichtung | EPDM |
10. | Keilmutter | Messing CW626N, entzinkungsbeständig |
11. | Keil | Duktilguss, vulkanisiert mit EPDM |
12. | Gehäuse | Duktilguss GJS-400-15 |
13. | Hülse | Karbonstahl |
14. | Schrumpfschlauch | Kunststoff |
15. | Rohr | PE |
Genehmigungen
- Sitz: 1,1 x PN (in bar), Gehäuse: 1,5 x PN (in bar). Prüfung des Schließdrehmoments |
- Hydraulische Tests nach EN 1074-1 und 2 / EN 12266
- Zugelassen nach DIN-DVGW Zertifikat NW-6202BN0114
Normen
- Konstruiert nach EN 1074 Teil 1 & 2, Konstruiert nach EN 1171
