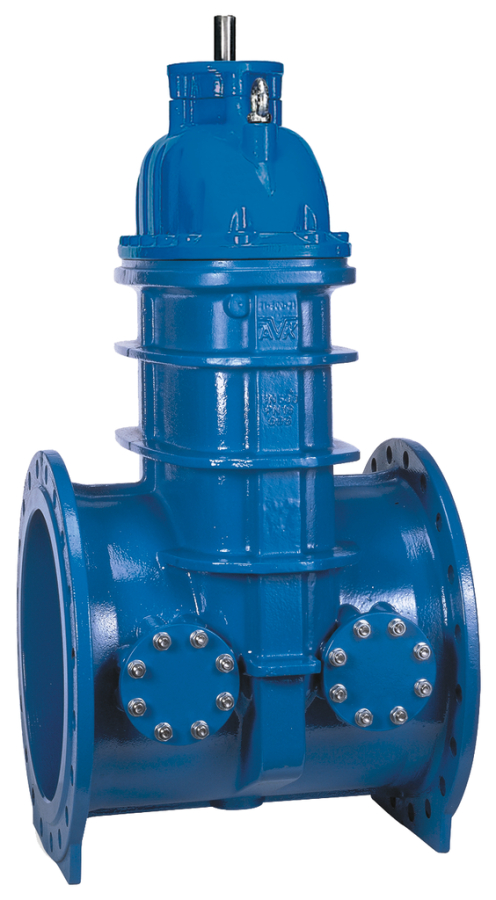

AVK KEIL-OVALSCHIEBER, PN10/16
Federnder Sitz, innen und außen EKB, DN450-600
AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Keil-Ovalschieber, federnder Sitz. Für Wasser, neutrale Flüssigkeiten und Abwasserbehandlung. max. 10% Feststoffe bis max. 70°C
Serie 55/30 umfasst einzigartige, weichdichtende Keil-Ovalschieber in großen Nennweiten. Dank der revolutionären Konstruktion wird das Betätigungsdrehmoment signifikant reduziert, wodurch kleinere, kosteneffizientere Getriebe eingesetzt werden können. Der Schieber ist sowohl für unterirdischen als auch oberirdischen Einbau geeignet und konstruiert nach EN 1074-2. Je nach Einbauort und Ausstattung passende Antriebe erhältlich: Handrad, Einbaugarnitur, Getriebe.
| Variante 55/30-005 | |
|---|---|
| Verbindung | Flanschverbindung |
| Material | Sphäroguss |
| Nennweiten | DN450 - DN600 |
| Druckstufe | PN16 |
| Schließrichtung | Schließrichtung im Uhrzeigersinn |
Merkmale
- Keil aus Duktilguss, vollständig mit EPDM vulkanisiert, mit Polyacetal Keilschuhen für störungsfreie Keilführung sowohl im horizontalen als auch vertikalen Einbau.
- Sehr niedrige Betätigungsmomente im Vergleich zu metallisch dichtenden Schiebern.
- Voller Durchgang. ISO Kopfflansch zur Montage von Getriebe und Antrieb.
- Flanschanschlüsse für By-Pass oder Probenentnahme.
- Korrosionsbeständiges Design.
- Unabhängig geprüft bis zu 2500 Testzyklen.
- Trageösen.
Downloads
Übersicht
Scrollen für mehr Informationen
| AVK Art. Nr. | DN mm |
Flansch Bohrung |
Produkt PN Klasse |
L mm |
H mm |
W mm |
D1 mm |
F2 mm |
Theoretisches Gewicht / kg |
|---|---|---|---|---|---|---|---|---|---|
| 55-450-30-006 | 450 | PN10 | PN16 | 650 | 1130 | 640 | 40 | 84 | 633 |
| 55-450-30-016 | 450 | PN16 | PN16 | 650 | 1130 | 640 | 40 | 84 | 633 |
| 55-500-30-006 | 500 | PN10 | PN16 | 700 | 1130 | 715 | 40 | 84 | 663 |
| 55-500-30-016 | 500 | PN16 | PN16 | 700 | 1130 | 715 | 40 | 84 | 663 |
| 55-600-30-006 | 600 | PN10 | PN16 | 800 | 1270 | 840 | 40 | 84 | 828 |
| 55-600-30-016 | 600 | PN16 | PN16 | 800 | 1270 | 840 | 40 | 84 | 828 |
Anfrage
Scrollen für mehr Informationen
Bestandteile
| 1. | Abstreifer | NBR |
| 2. | Kopfflansch Schraube | Edelstahl |
| 3. | Lager | Polyamid |
| 4. | Spindeldichtung O-Ring | EPDM |
| 5. | Kopfflansch O-Ring | NBR |
| 6. | Kammring | Messing CW602N, entzinkungsbeständig |
| 7. | O-Ring | EPDM |
| 8. | Haube | Duktilguss GJS-500-7 (GGG 50) |
| 9. | Haubendichtung | EPDM |
| 10. | Keilmutter | Messing CW626N, entzinkungsbeständig |
| 11. | Keil | Duktilguss, vulkanisiert mit EPDM |
| 12. | Gehäuse | Duktilguss GJS-500-7 (GGG 50) |
| 13. | Spindel | Edelstahl |
| 14. | Mittelflansch | Duktilguss GJS-500-7 (GGG 50) |
| 15. | Trageöse | Verzinkter Stahl |
| 16. | Gehäuseschrauben | Edelstahl A2, versiegelt |
| 17. | Schraubbolzen | Edelstahl |
| 18. | Mutter | Edelstahl |
| 19. | Unterlegscheibe | Edelstahl |
| 20. | Blindflansch | Duktilguss GJS-500-7 (GGG 50) |
Genehmigungen
- Sitz: 1,1 x PN (in bar), Gehäuse: 1,5 x PN (in bar). Prüfung des Schließdrehmoments |
- Hydraulische Tests nach EN 1074-1 und 2 / EN 12266
- Zugelassen nach SIRIM
- Zugelassen nach WRAS
Normen
- Baulänge gemäß EN558, Tabelle 2, Grundreihe 15
- Standard Flanschbohrung nach EN 1092 (ISO 7005-2), PN10/16
- 0BHR Group Zertifikat 2500 Testzyklen bei variierenden Drücken
