AVK ANBOHRARMATUREN MIT BETRIEBSABSPERRUNG, PN 16
Für Gusseisen- und Asbestzementrohre und zum Bohren unter Druck geeignet
AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath

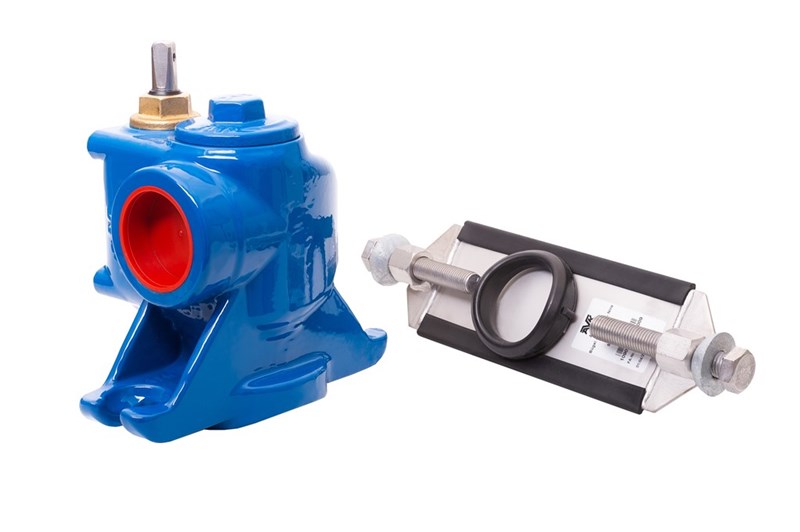

Schwenkventil, Typ SVG, SVZ zum Bohren unter Druck mit integriertem Ventil für Gusseisen- und Asbestzementrohre. Für Wasser bis max. 70°C
AVK-Anbohrarmaturen sind einfach zu montieren, wartungsfrei und für eine lange Lebensdauer ausgelegt. Eine großprofilierte Gummidichtung aus trinkwasserzugelassenem EPDM bietet eine gute Abdichtung gegen eine raue Rohroberfläche. Die Muttern werden in einer Aussparung platziert, um zu verhindern, dass sie sich beim Anziehen der Schrauben drehen.
| Variante 10/9/10-01 | |
|---|---|
| Verbindung | PVC/PE Ende |
| Nennweiten | DN300 - DN300 |
| Druckstufe | PN16 |
Merkmale
- Geeignet für den Einsatz unter Druck
- Standardmäßig ausgestattet mit einem 1 1/4", 1 1/2" oder 2" Gewindeabgang.
- Ausgestattet mit Epoxidbeschichtung nach DIN 3476-1, GSK-Richtlinien
- Innen mit einer Emaillebeschichtung versehen
- ISO 9001 zertifiziert
Downloads
Datenblatt
Übersicht
Scrollen für mehr Informationen
| AVK Art. Nr. | DN mm |
L mm |
H3 mm |
W mm |
Theoretisches Gewicht / kg |
|---|---|---|---|---|---|
| 10-9-10-0008002081 | 300 | 217 | 194 | 135 | 6,9 |
| 10-9-10-0008003081 | 300 | 217 | 194 | 135 | 6,9 |
| 10-9-10-0008004081 | 300 | 217 | 194 | 135 | 6,9 |
| 10-9-10-0008005081 | 300 | 217 | 204 | 150 | 7,9 |
Anfrage
Scrollen für mehr Informationen
Bestandteile
| 1. | Stopper | Duktilguss GJS-400-15 |
| 2. | Adapterring | Alu-Bronze |
| 3. | Gehäuse | Duktilguss GJS-400-15 |
| 4. | Dichtung | EPDM |
| 5. | Sechskant-Schraube | Federstahl 1.4310 |
| 6. | Kalotte | Duktilguss GJS-400-15 |
| 7. | Bügel | Edelstahl |
| 8. | Spindel | Edelstahl 1.4021 |
| 9. | Abstreifring | EPDM |
| 10. | O-Ring | EPDM |
| 11. | O-Ring | EPDM |
| 12. | Spindelverschraubung | Messing |
| 13. | O-Ring | EPDM |
| 14. | Schwenkventil | Messing CW617N |
| 15. | Dichtung | Polyurethan |
| 16. | Spindelführung | Messing |
Genehmigungen
- Zugelassen für Trinkwasser
Normen
- Konstruiert nach DIN 3543
