AVK Überflurhydrant, PN16

Modell P7 mit Monitor, 2 x B, 1 x A

AVK Gebäude

AVK Armaturen GmbH

Schillerstraße 50 42489 Wülfrath

Überflurhydrant Modell P7 Monitor für Trinkwasser und neutrale Flüssigkeiten bis max. 60° C

AVK Serie 84 Überflurhydranten sind in jeder Hinsicht für hohe Sicherheit ausgelegt und entsprechen oder übertreffen die Anforderungen der DIN EN 14384. Die doppelte Absperrung des Hydranten ermöglicht Wartungen unter Druck und volle Dichtung im Falle des Anfahrens.

fire
fire
Variante 84/96-001
Verbindung Flanschverbindung
Material Sphäroguss
Nennweiten DN100 - DN100
Druckstufe PN16

Merkmale

  • 2x B-Abgänge + 1x A-Abgang (auch erhältlich ohne A-Abgang)
  • Mit Monitor, DN100
  • Ventilsitzring aus entzinkungsfreiem Messing
  • Selbsttätige Entleerung
  • Ventilkegel aus Duktilguss, PUR (Polyurethan) beschichtet für maximalen Memoryeffekt
  • Edelstahlbuchsen im Flansch des oberen Mantelrohres
  • Die doppelte Absperrung des Hydranten ermöglicht Wartungen unter Druck
  • Voll vulkanisierter Kugelabsperrring
  • Kv Wert, 1 x 65 Abgang: 149 m³/h, 2 x 65 Abgang: 209 m³/h, 1 x 100 Abgang: 270 m³/h,
  • Entleerung: Restwassermenge 22ml - Zeitspanne für die Entleerung 206 sek.
  • Festigkeit gegen Betätigungskräfte: MOT = 125 Nm, MST 0 250 Nm
  • Oberes und unteres Mantelrohr epoxydharzbeschichtet nach DIN 3476-1 und GSK zugelassen. Oberes Mantelrohr mit zusätzlichem UV-beständigem Polyesterfinish. Unteres Mantelrohr innen emailliert nach DIN 51178
  • 360° Verdrehbarkeit des oberen Mantelrohres



Downloads

Datenblatt
Zertifikate
Betriebs- und Wartungsanleitung
Details

Übersicht

Scrollen für mehr Informationen
AVK Art. Nr. DN
mm
Rohrdeckung
mm
H3
mm
H6
mm
Theoretisches
Gewicht / kg
84-100-96-211016 100 1000 2117 725 109
84-100-96-21101613 100 1000 2117 725 133
84-100-96-21101614 100 1000 2117 725 133
84-100-96-311016 100 1250 2367 975 113
84-100-96-31101613 100 1250 2367 975 136
84-100-96-31101614 100 1250 2367 975 136
84-100-96-411016 100 1500 2617 1225 117
84-100-96-41101613 100 1500 2617 1225 141
84-100-96-41101614 100 1500 2617 1225 141
Anfrage
Scrollen für mehr Informationen

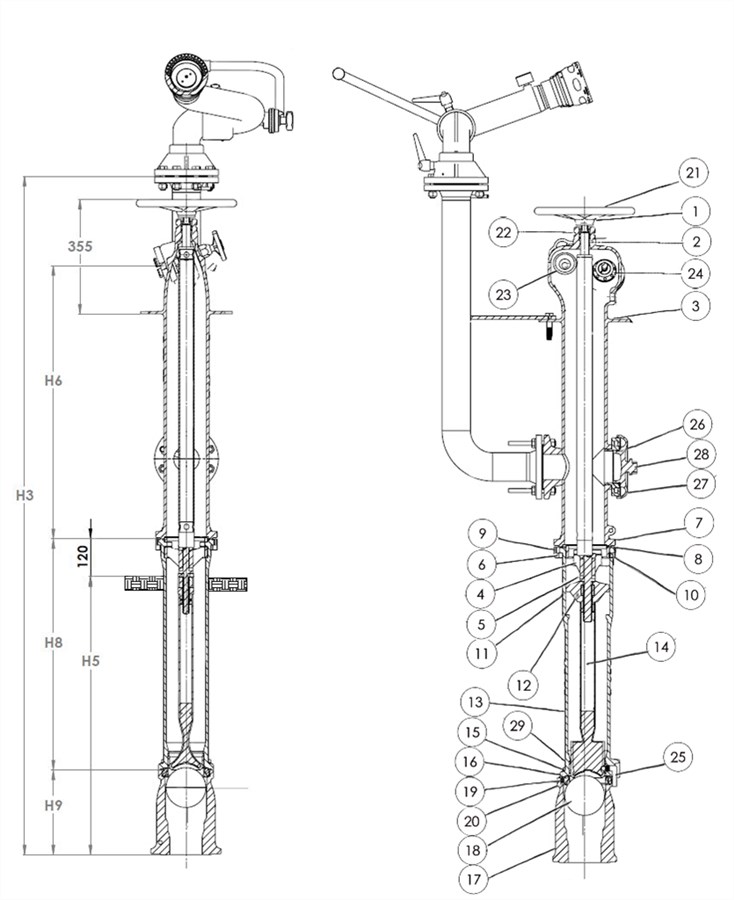

Bestandteile

1. Sechskant-Schraube Edelstahl A2
2. Lagerbuchse Messing
3. Oberes Mantelrohr Duktilguss GJS-400-15
4. Ring Duktilguss GJS-400-15
5. Spindelführung Duktilguss GJS-400-15
6. O-Ring EPDM
7. Buchse Edelstahl
8. Sechskant-Schraube Edelstahl A2
9. Blockierring Duktilguss GJS-400-15
10. Klemmhälfte Duktilguss GJS-400-15
11. Unterlegscheibe POM
12. Spindelmutter Messing
13. Unteres Mantelrohr Duktilguss GJS-400-15
14. Unteres Gestänge Edelstahl 1.4021, GJS (GGG)
15. Schraube Edelstahl 1.4021, GJS (GGG)
16. Unterlegscheibe Edelstahl A2
17. Kugelgehäuse Duktilguss GJS-400-15
18. Kugel PP
19. Dichtring Duktilguss, vulkanisiert mit EPDM
20. Verriegelung Dichtring HDPE
21. Handrad Grauguss
22. Abstreifer NBR
23. O-Ring EPDM
24. Absperrventilanlage Grauguss GJL-250 (GG-25)
25. Entwässerungsnippel Polyamid
26. O-Ring EPDM
27. Kupplung A Aluminium
28. Verschlussklappe Aluminium
29. Sitz Messing

Genehmigungen

  • Hydraulischer Test gemäß EN 1074-6
  • Hydraulische Tests nach EN 1074-1 und 2 / EN 12266
  • Zugelassen nach CE-Reg.-Nr.: 0620-CPR-6122
  • Zugelassen nach DIN-DVGW Zertifikat NW-6411CO0338

Normen

  • Konstruiert nach EN 1074-6, Konstruiert nach EN 14384
  • Standard Flanschbohrung nach EN 1092 (ISO 7005-2), PN16
