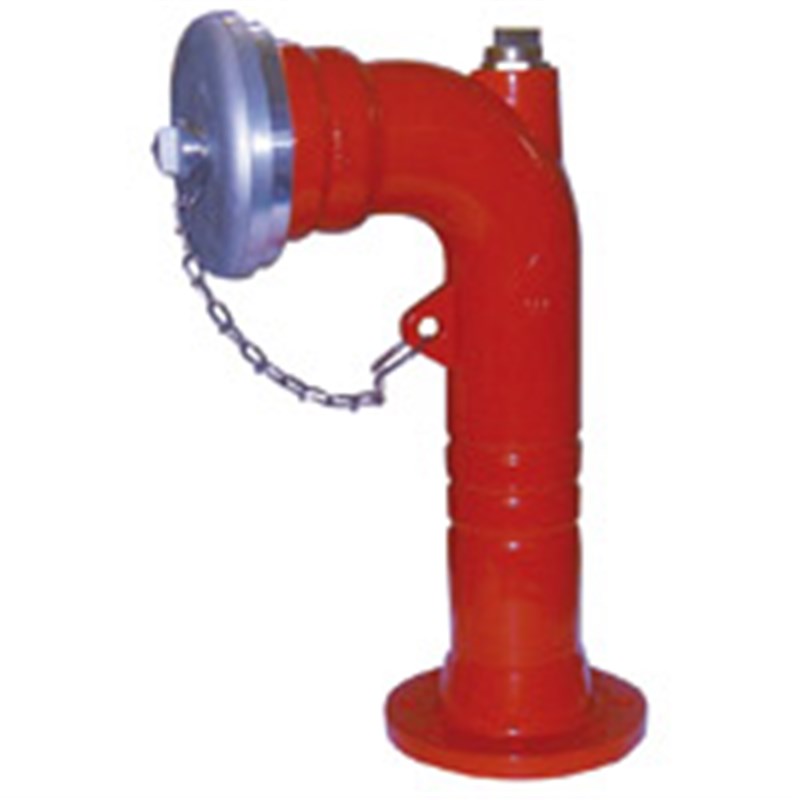

AVK LÖSCHWASSER- SAUGANSCHLUSS, DN100 PN10/16
Oberer Anschluss mit A-Festkupplung nach DIN 14319 für Druck und Saugbetrieb
AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Form A mit Peilstopfen, Form B ohne Peilstopfen
| Variante 35/95-001 | |
|---|---|
| Verbindung | Flanschverbindung |
| Nennweiten | DN100 - DN100 |
| Druckstufe | PN10/16 |
Merkmale
- Überflur-Löschwasser-Sauganschluss mit und ohne Peilstopfen
- Innen und außen Epoxy beschichtet nach DIN 3476-1 und GSK
- Außen zusätzliches Polyesterfinish RAL300
- Festkupplung mit Deckkapsel nach DIN 14319
- Flanschmaße und Bohrungen nach DIN 1092-2
Downloads
Datenblatt
Übersicht
Scrollen für mehr Informationen
| AVK Art. Nr. | DN mm |
H1 mm |
W1 mm |
Theoretisches Gewicht / kg |
|---|---|---|---|---|
| 35-080-95-00157 | 100 | 500 | 285 | 24 |
| 35-080-95-01157 | 100 | 500 | 285 | 24 |
Anfrage
Scrollen für mehr Informationen

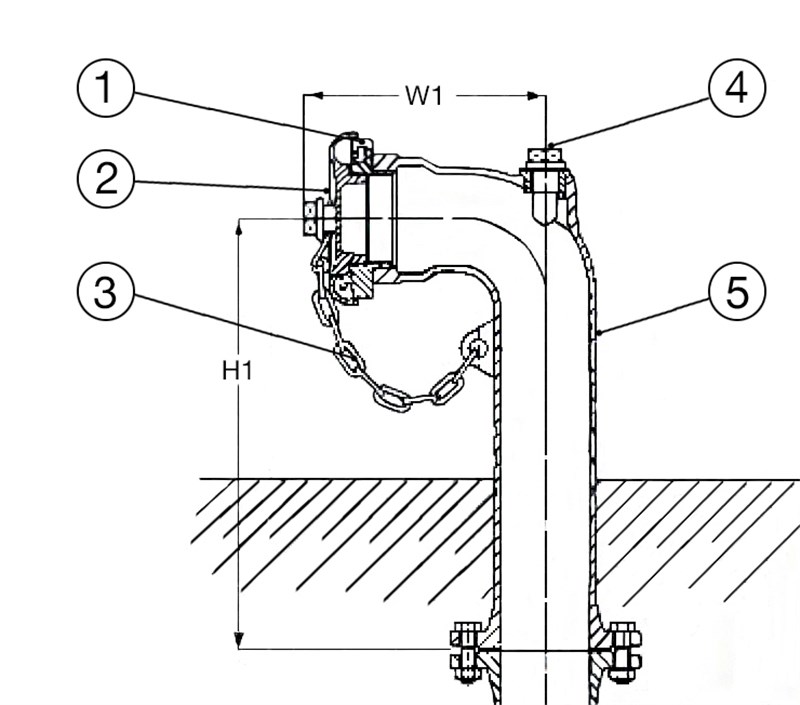

Bestandteile
| 1. | Kupplung A | Aluminium |
| 2. | Deckkapsel A | Aluminium |
| 3. | Kette | Edelstahl A2 |
| 4. | Stopper | Messing |
| 5. | Rohr | Duktilguss GJS-400-15 |
Normen
-
DIN 14244 Löschwasser-Sauganschlüsse - Über- und Unterflur
