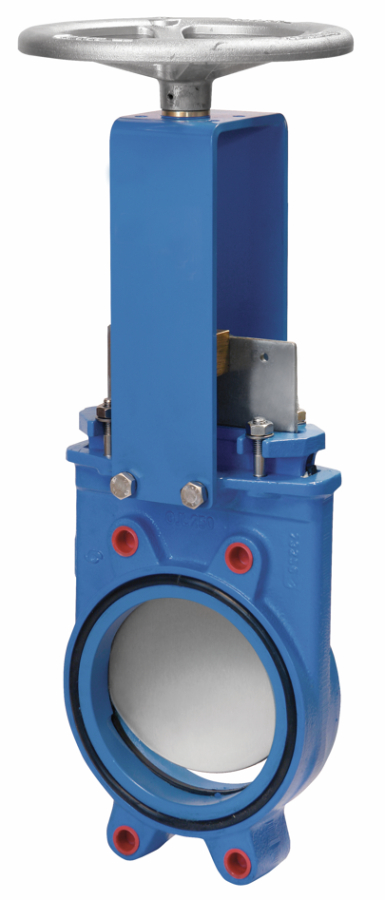

AVK PLATTENSCHIEBER, ZUM FLANSCHANSCHLUSS, PN10
Gehäuse aus Gusseisen, Schieber aus Edelstahl A2 (304), PTFE-Packung, NBR-Sitz, nichtsteigende Spindel, Handrad, bidirektional
AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Bidirektionaler Zwischenflanschschieber für Wasseraufbereitung und allgemeine industrielle Anwendungen wie Zellstoff und Papier, Abwasser, Lebensmittel und Getränke, Bergbau, Kraftwerke, Chemieanlagen, Schüttgutumschlag usw.
Der Plattenschieber Modell EB ist ein bidirektionaler Zwischenflanschschieber, der für allgemeine industrielle Anwendungen und Wasseraufbereitung konzipiert ist. Die Konstruktion des Gehäuses gewährleistet ein verstopfungsfreies Schließen bei gelösten Feststoffen in verschiedenen Anwendungen. Standard-Flanschanschluss: EN1092 und ASME B16.5 (Klasse 150).
| Variante 779/11-003 | |
|---|---|
| Nennweiten | DN50 - DN600 |
| Druckstufe | PN 6/10/16 |
| Schließrichtung | Schließrichtung im Uhrzeigersinn |
Merkmale
- Einteiliges Gussgehäuse zum Zwischenflanschanschluss mit speziellem Dichtungsbügel, perfekt angepasst für Gehäuse und Schieber. Dadurch reduzierte Drehmomente, verbesserte Dichtheit, Vermeidung von Ablagerungen
- Voller Durchgang für größere Durchflusskapazität und minimalen Druckabfall
- Platte aus Edelstahl mit polierten Seiten zur Vermeidung von Verklemmungen und Sitzbeschädigungen
- Standardmäßig elastischer NBR-Sitz
- Stopfbuchspackung mit langlebigen PTFE-imprägnierten Synthetikfasern und EPDM-O-Ringen, einfacher Zugang und einstellbare Stopfbuchsbrille
- Epoxidbeschichtung RAL-5015 (Himmelblau) auf allen Gusseisen- bzw. Karbonstahl-Komponenten
Downloads
Übersicht
| AVK Art. Nr. | DN mm |
Produkt PN Klasse |

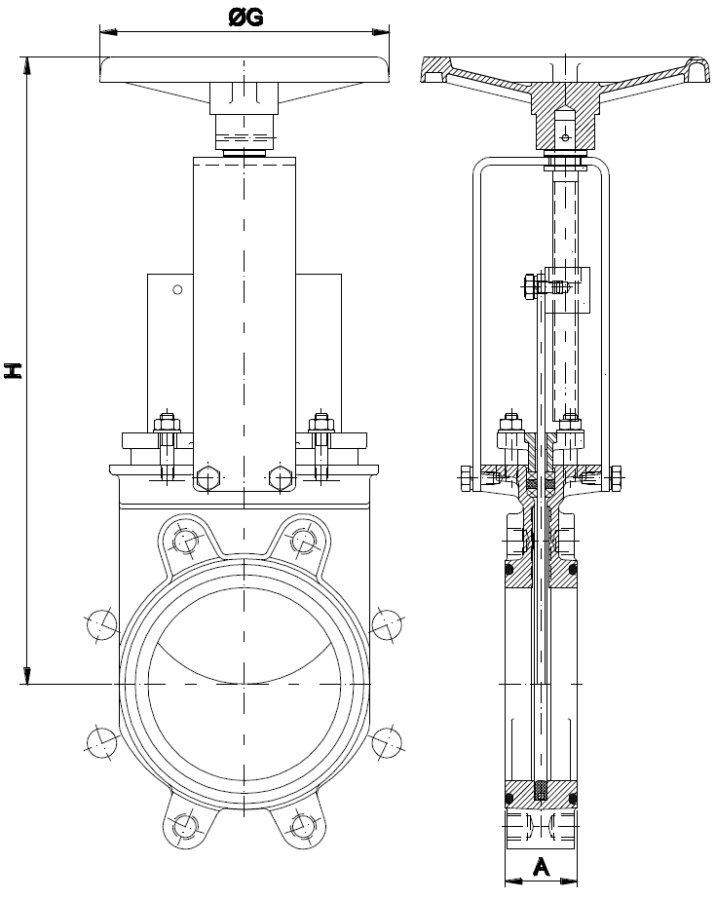

A mm |
G mm |
H mm |
Theoretisches Gewicht / kg |
Hinweis |
|---|---|---|---|---|---|---|---|
| 779-0050-11-0000021 | 50 | PN16 | 43 | 225 | 312 | 8,0 | |
| 779-0065-11-0000020 | 65 | PN16 | 46 | 225 | 339 | 9,0 | |
| 779-0080-11-0000033 | 80 | PN16 | 46 | 225 | 364 | 10 | |
| 779-0100-11-0000076 | 100 | PN16 | 52 | 225 | 405 | 12 | |
| 779-0125-11-0000030 | 125 | PN16 | 56 | 225 | 439 | 15 | |
| 779-0150-11-0000055 | 150 | PN10 | 56 | 225 | 485 | 17 | |
| 779-0200-11-0000079 | 200 | PN10 | 60 | 310 | 595 | 30 | |
| 779-0250-11-0000042 | 250 | PN10 | 68 | 310 | 695 | 42 | |
| 779-0300-11-0000065 | 300 | PN 6 | 78 | 310 | 785 | 60 | |
| 779-0350-11-0000041 | 350 | PN 6 | 78 | 410 | 932 | 90 | |
| 779-0400-11-0000038 | 400 | PN 6 | 102 | 410 | 1017 | 140 | |
| 779-0500-11-0000038 | 500 | PN 4 | 127 | 550 | 1219 | 204 | |
| 779-0600-11-0000032 | 600 | PN 4 | 110 | 550 | 1379 | 230 | Baulänge für DN > 500 gemäß Orbinox-Standard |
Bestandteile

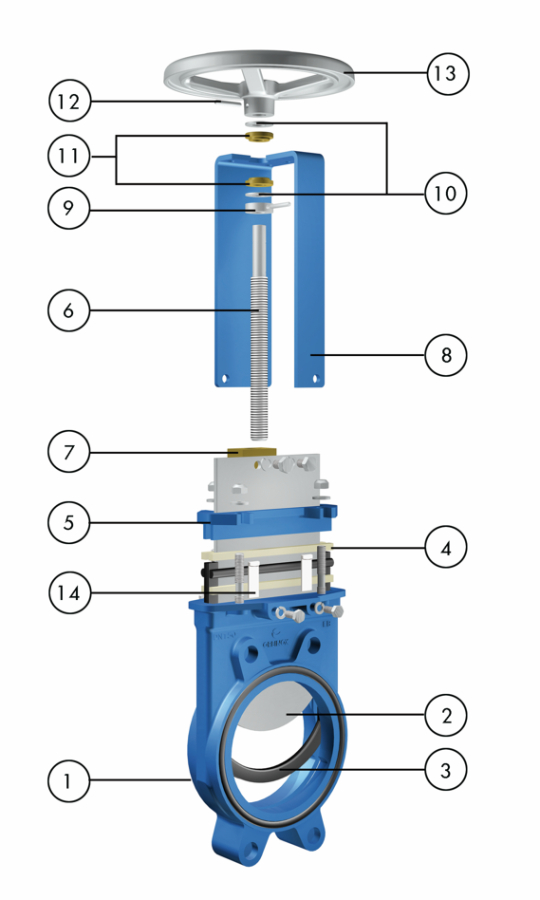

| 1. | Gehäuse | Duktilguss GJS-400-15 |
| 2. | Schieber | Edelstahl 304 |
| 3. | Sitz | NBR |
| 4. | Stopfbuchspackung | PTFE |
| 5. | Stopfbuchsring | Duktilguss GJS-400-15 |
| 6. | Spindel | Edelstahl AISI430 |
| 7. | Spindelmutter | Messing |
| 8. | Kopfbügel | Karbonstahl |
| 9. | Lagerbuchse | Edelstahl 304 |
| 10. | Anlaufscheibe | PE |
| 11. | Lagerbuchse | Bronze |
| 12. | Federbolzen | Edelstahl 420 |
| 13. | Handrad | Aluminium |
| 14. | Gleiter | Nylon |
Normen
- Baulänge gemäß EN 558, Reihe 20
- Standard Flanschbohrung nach EN1092 (ISO 7005-2), PN10
