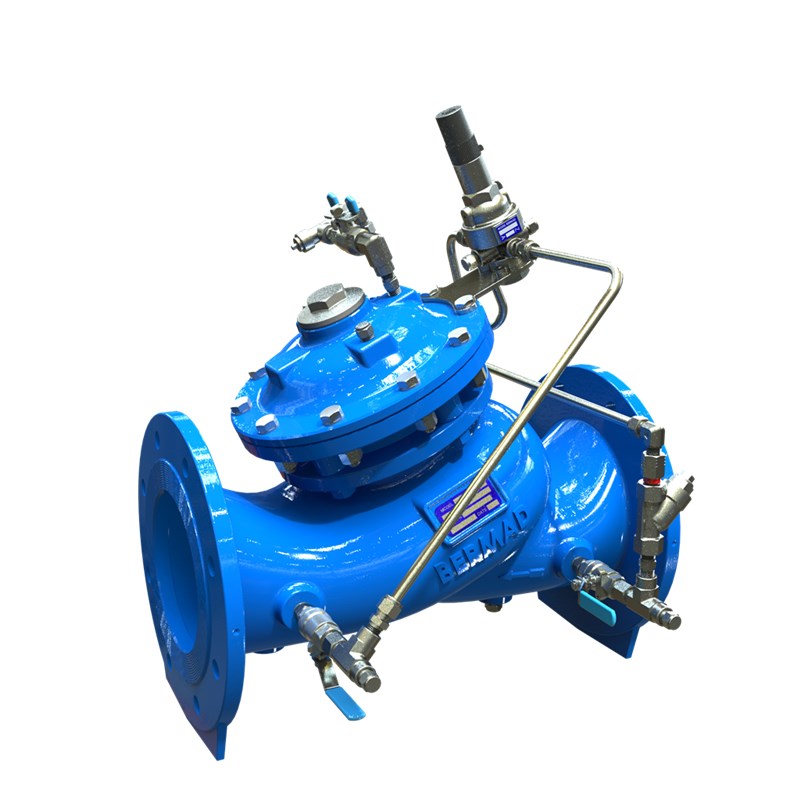

AVK BERMAD DRUCKREDUZIERVENTIL 771/720 ES/EN SIGMA PN10/16
Baulänge nach EN 558-1, Flansche nach DIN ISO 7005-2 [ISO 10, 16]
AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Druckreduzierventil für Trinkwasser bis 80°C.
AVK BERMAD Ventile der Serie 771/700 ES/EN SIGMA sind hydraulische Regelventile in Schrägsitz-, Geradesitz- oder Winkelausführung, die sich durch einen erhöhten Ventilsitz sowie durch einen in sich geschlossenen Einzelkammer/ Doppelkammerantrieb auszeichnen. Dieser kann als Kompletteinheit aus dem Ventilkörper ausgebaut werden. Der hydrodynamische Ventilkörper wurde im Hinblick auf freien Durchfluss entwickelt und bietet exzellente und hocheffektive Regeleigenschaften für Anwendungen im Bereich hoher Differenzdrücke.
Das Druckreduzierventil AVK BERMAD 771/720 ES/EN hält einen voreingestellten Nachdruck aufrecht; unabhängig von Vordruck oder Volumenstrom. Der Nachdruck ist im Standard von 1-10 bar einstellbar, andere Druckbereiche auf Anfrage.
| Variante 771/720-001 | |
|---|---|
| Verbindung | Flanschverbindung |
| Material | Sphäroguss |
| Nennweiten | DN40 - DN200 |
| Druckstufe | PN10/16 |
Merkmale
- Entwickelt, um schwierigsten Arbeitsbedingungen standzuhalten
-
Ausgezeichnete Anti-Kavitationseigenschaften
-
Große Durchflussspanne
-
Hohe Regelstabilität und Genauigkeit
- Tropfdichter Abschluss am Ventilsitz
-
Doppelkammer-Design
-
Gedrosselte Ventilreaktion
-
Geschützte Membran
-
Optionaler Betrieb bei sehr niedrigem Druck
-
Gedrosselte Schließfunktion
-
Flexibles Design – einfache Ergänzung von Funktionen
-
Freier Durchgang
-
V-Port Regeleinsatz (optional) – sehr genaue Regelung bei geringem Durchfluss
-
Kompatibel mit diversen Standards
-
Hochwertige Materialien
-
Einfache In-Line Wartung
Downloads
Übersicht
| AVK Art. Nr. | DN mm |
Produkt PN Klasse |
L mm |
W mm |
H mm |
H3 mm |
Theoretisches Gewicht / kg |
|---|---|---|---|---|---|---|---|
| 771-720-040-001 | 40 | PN10/16/25 | 12 | ||||
| 771-720-050-008 | 50 | PN10/16/25 | 13 | ||||
| 771-720-050-009 | 50 | PN10/16/25 | 13 | ||||
| 771-720-050-010 | 50 | PN10/16/25 | 13 | ||||
| 771-720-065-005 | 65 | PN10/16/25 | 16 | ||||
| 771-720-100-022 | 100 | PN10/16/25 | 32 | ||||
| 771-720-100-023 | 100 | PN10/16/25 | 30 | ||||
| 771-720-150-002 | 150 | PN10/16/25 | 75 | ||||
| 771-720-150-004 | 150 | PN10/16/25 | 85 | ||||
| 771-720-200-008 | 200 | PN10/16/25 | 105 | ||||
| 771-720-200-009 | 200 | PN10/16/25 | 125 |
Bestandteile
| 1. | Stellungsanzeige | Edelstahl |
| 2. | Abdeckung | Sphäroguss |
| 3. | Membranscheibe | EKB beschichteter Stahl |
| 4. | Membran | Gewebeverstärktes EPDM |
| 5. | Untere Antriebskammer | Sphäroguss |
| 6. | Lager | Zinnbronze |
| 7. | Welle | Edelstahl 303 |
| 8. | Feder | Edelstahl 302 |
| 9. | Dichtscheibe | Eselstahl 410 |
| 10. | Dichtung | EPDM |
| 11. | Sitz | Edelstahl 304 |
| 12. | Regelkegel | Zinnbronze |
| 13. | Ventilkörper | Duktilguss ASTM A536, 80-55-06 |
Genehmigungen
- DVGW zugelassen
Normen
- Konstruiert nach EN 1074 (DIN 3352)
- Einbaulänge nach EN558 Tabelle 2 Reihe 1
- Standard Flanschbohrung nach EN 1092 (ISO 7005-2), PN10/16
