AVK KUNSTSTOFF STRASSENKAPPE TYP 3581
Für Verteilerarmaturen, H-3581 VB HD-GG, Classic
AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Höhenverstellbare Ausführung mit Deckel aus Grauguss, für Gas- und Fernwärmearmaturen, Standard-Deckelbeschriftung: "GAS -"
AVK bietet ein großes Sortiment an Straßenkappen in starrer oder höhenverstellbarer Ausführung in verschiedenen Größen, die in vielen Anwendungsfällen eingesetzt werden können. Neben ökonomischen Vorteilen bieten AVK Kunststoff Straßenkappen eine leichte Konstruktion, Bedienerfreundlichkeit, einfache Öffnung, Wartungsfreiheit und Klapperfreiheit. Fast alle AVK Straßenkappen sind nach DIN/EN-Standards konstruiert und zugelassen, können aber auch nach kundenspezifischen Vorgaben gefertigt werden. Im Vergleich ist der CO2-Fußabdruck (CO2-Emission) von Kunststoff-Straßenkappen, gemessen vom Rohstoff über den Produktlebenszyklus hinweg, deutlich günstiger als bei Straßenkappen aus herkömmlichen Materialien. Das macht AVK Straßenkappen besonders umweltfreundlich.
| Variante 80/34-100 | |
|---|---|
| Material | Gehäuse aus PA+ |
Merkmale
- Leicht, bedienungsfreundlich, wartungsfrei, klapperfrei
- 100% recycelbar. Im Vergleich zu herkömmlichen Werkstoffen geringerer Energieverbrauch
- Hergestellt aus hochwertigen recycelten Materialien
- Rippen im Gehäuse gewährleisten optimalen Halt im Asphalt
- Kombination der Werkstoffe garantiert einfache Öffnung der Kappe unter allen Umständen
- Hitzebeständig bis 250°C
- Geeignet für Anwendung bei niedrigen Temperaturen
- Großer Höhenbereich und flexible Positionierung des oberen Teils
- Inschrift im Deckel für eine einfache Positionierung
- Keine kostenintensiven nachträglichen Korrekturen
- Schwimmend gelagertes Oberteil, das den Straßensetzungen folgt und jederzeit eine perfekte Ausrichtung gewährleistet
- Der O-Ring darf nur verwendet werden, um die endgültige Position des oberen Teils zu bestimmen.
- Belastungsklasse D400 auf der gesamten Oberfläche*
Design/Test/Freigabe:
- Entworfen nach DIN 3581 (-1)
- Getestet nach DIN 3580-2
- DVGW-Zertifikat DG-4531BP0135
Optional
- Druckfeder am Bolzen hält den Deckel fest im Gehäuse (z.B. gegen Sog beim Überfahren)
*Ergebnis des Tragfähigkeitsnachweises auf der gesamten Fläche, gemäß der intern verwendeten Lastaufbringungsmethode, und Angabe der Tragfähigkeit entsprechend der jeweiligen Klasse gemäß EN 124-1:2015, Klausel 7.2, Tabelle 4
Downloads

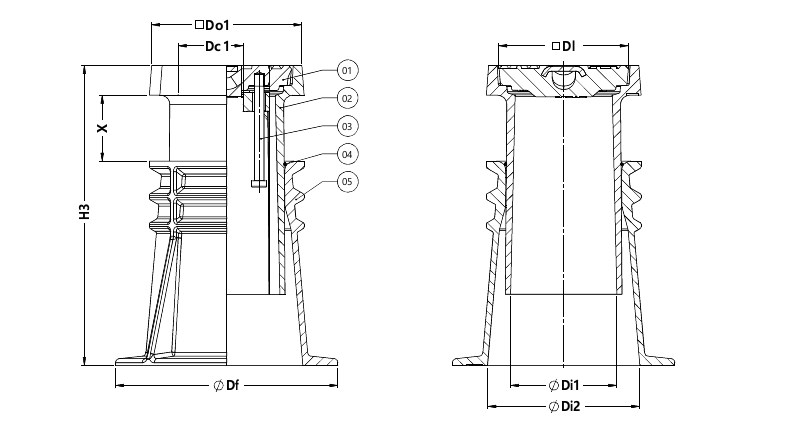

Übersicht
| AVK Art. Nr. | Do1 mm |
Dl mm |
Dc1 mm |
Di1 mm |
Di2 mm |
Df mm |
H3 mm |
X mm |
Gehäuse kg |
Deckel kg |
Theoret. Gewicht / kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80-34-100-0001 | 7.17 | ||||||||||
| 80-34-100-0002 | 7.17 | ||||||||||
| 80-34-100-0003 | 7.17 | ||||||||||
| 80-34-1000000 | 182 | 161 | 118 / 107 | 129 | 185 | 270 | 365-485 | 80-200 | 3.2 | 4.1 | 7.3 |
Bestandteile
| 1. | Deckel | Grauguss GJL-250 (GG-25) |
| 2. | Gehäuse Oberteil | PA+ |
| 3. | Sechskant-Schraube | Edelstahl A2-70 |
| 4. | O-Ring | EPDM |
| 5. | Gehäuse Unterteil | PA+ |
