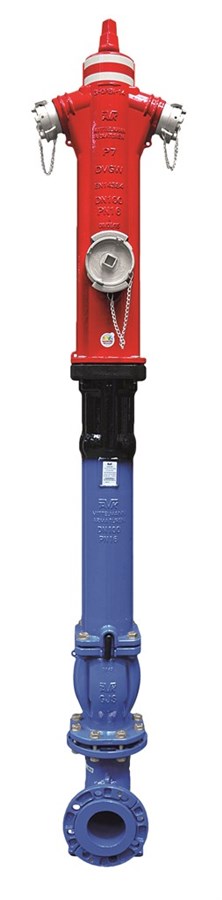

AVK Überflurhydrant, PN 16

Modell P7 Typ C mit zusätzlicher Kugelabsperrung, 2 x B, 1 x A, DN100

AVK Gebäude

AVK Armaturen GmbH

Schillerstraße 50 42489 Wülfrath

Überflurhydrant Modell P7 mit 2x B-Abgängen und 1x A-Abgang für Wasser und neutrale Flüssigkeiten bis max. 60 °C

AVK Serie 84 Überflurhydranten sind in jeder Hinsicht für hohe Sicherheit ausgelegt und entsprechen oder übertreffen die Anforderungen der DIN EN 14384. Die doppelte Absperrung des Hydranten ermöglicht Wartungen unter Druck und volle Dichtung im Falle des Anfahrens. Die Flansche, die oberes und unteres Mantelrohr miteinander verbinden, sind mit Titanbuchsen ausgestattet, die im Falle des Anfahrens eine Sollbruchstelle bilden und brechen. Die Titanbuchsen sind im Falle des Anfahrens die einzigen Teile, die ausgetauscht werden müssen.

Variante 971/084-001
Verbindung Flanschverbindung
Material Sphäroguss
Druckstufe PN16

Merkmale

  • 2x B-Abgänge, 1 x A-Abgang (auch erhältlich ohne A-Abgang, siehe Datenblatt Serie 84/05-003)
  • Ventilsitzring aus entzinkungsfreiem Messing
  • Selbsttätige Entleerung
  • Betätigungskopf mit Belüftungsventil aus Messing
  • Ventilkegel aus Duktilguss, PUR (Polyurethan) beschichtet für maximalen Memoryeffekt
  • Titanbuchsen im Flansch des oberen Mantelrohres als Sollbruchstelle im Falle des Anfahrens
  • Die doppelte Absperrung des Hydranten ermöglicht Wartungen unter Druck
  • Kv Wert: 1 x 65 Abgang: 131 m³/h, 2 x 65 Abgang: 236 m³/h, 1 x 100 Abgang: 256 m³/h
  • Entleerung: Restwassermenge 22 ml - Zeitspanne f. Entleerung, 206 sek.
  • Festigkeit gegen Betätigungskräfte: MOT = 125 Nm, MST = 250 Nm
  • Epoxidharzüberzug nach DIN 3476 Teil 1 und EN 14901 außen, Emaille nach DEV innen. Oberes Mantelrohr mit zusätzlichem UV-beständigem Polysterfinish. Oberes und unteres Mantelrohr innen emailliert nach DIN 51178. Optional oberes und unteres Mantelrohr außen emailliert nach DIN 51178
  • Voll vulkanisierter Kugelabsperrring
  • Der Antrieb unterhalb der Trennstelle sowie das darauf lose aufgesteckte Gestänge gewährleistet eine volle Dichtung im Falle des Umfahrens
  • 360° Verdrehbarkeit des oberen Mantelrohres

Downloads

Datenblatt
Ausschreibungstext
Zertifikate
Betriebs- und Wartungsanleitung
Details

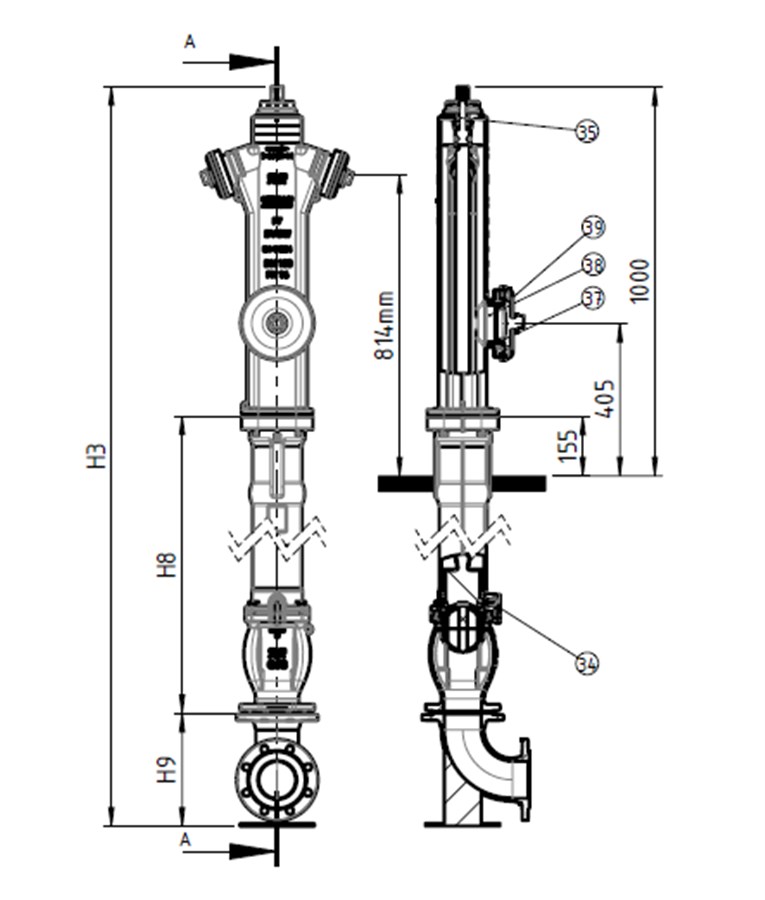

Zeichnungen dwg

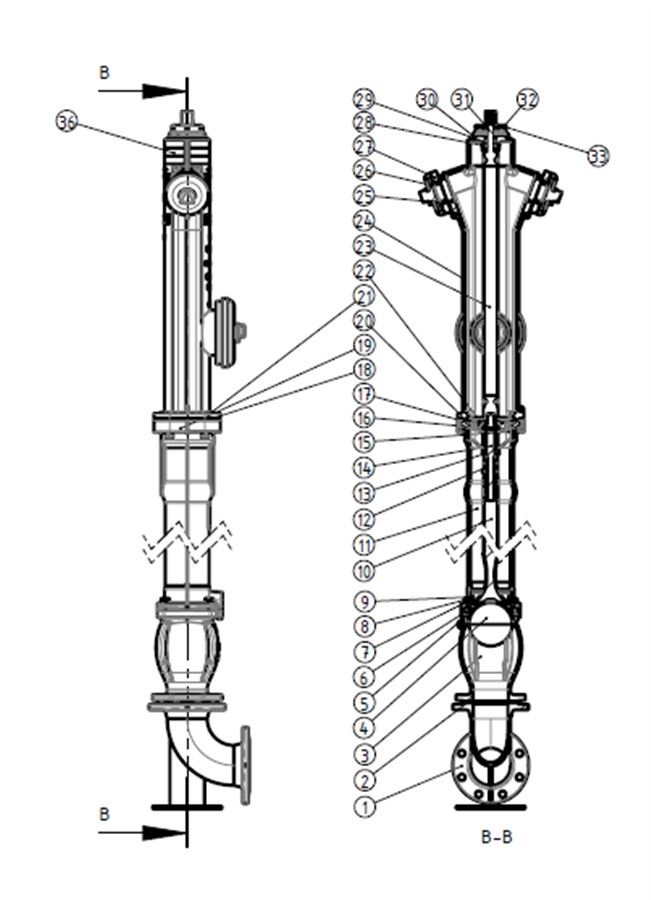

Bestandteile

1. Blindflansch Duktilguss GJS-400-15
2. Dichtung EPDM
3. Kugelgehäuse Duktilguss GJS-400-15
4. Kugel PP
5. Dichtring Duktilguss, vulkanisiert mit EPDM
6. Verriegelung Dichtring HDPE
7. Edelstahl 304
8. Schraube Edelstahl A2
9. Sitz Messing
10. Gestänge Edelstahl 1.4021, GJS (GGG), PUR
11. Unteres Mantelrohr Duktilguss GJS-400-15
12. Spindelmutter Messing
13. Unterlegscheibe POM
14. Unteres Gestänge Edelstahl 1.4021
15. Spindelführung Duktilguss GJS-400-15
16. Spiralspannstift Federstahl 1.4310
17. Ring Duktilguss GJS-400-15
18. Sechskant-Schraube Edelstahl A2
19. Klemmhälfte Duktilguss GJS-400-15
20. O-Ring EPDM
21. Edelstahl 1.4021 (420)
22. Blockierring Duktilguss GJS-400-15
23. Oberes Gestänge Edelstahl 1.4021, GJL (GG)
24. Oberes Mantelrohr Duktilguss GJS-400-15
25. O-Ring EPDM
26. Deckkapsel B Aluminium
27. Kupplung B Aluminium
28. O-Ring EPDM
29. Lagerbuchse Messing
30. Unterlegscheibe Polyamid
31. Abstreifer NBR
32. Betätigungskopf Aluminium
33. Spiralspannstift Federstahl 1.4310
34. Entwässerungsnippel PA, POM
35. Entlüftungsventil Messing
36. Etikett
37. O-Ring EPDM
38. Kupplung A Aluminium
39. Deckkapsel A Aluminium

Genehmigungen

  • Hydraulischer Test gemäß EN 1074-6
  • Hydraulische Tests nach EN 1074-1 und 2 / EN 12266
  • Zugelassen nach CE-Reg.-Nr.: 0620-CPR-6122
  • Zugelassen nach DIN-DVGW-Reg.-Nr.: NW-6411CN0282

Normen

  • Konstruiert nach EN 1074-6, Konstruiert nach EN 14384
  • Standard Flanschbohrung nach EN 1092 (ISO 7005-2), PN16
