Das Original: AVK Fusamatic PE-Fittings

Mit unseren Fusamatic Polyethylen-Produkten ist es Versorgungsunternehmen, Planern und Bauunternehmern leicht möglich, verschweißte Rohrnetze zu erstellen. Die Elektroschweißfittings und das umfangreiche Zubehörprogramm bieten alles, was für sichere Verbindungen von Polyethylenrohren erforderlich ist.

Größen

Unser Standard-Lieferprogramm umfasst Rohrdurchmesser von da20 bis da630, Größen von da710 bis da1200 sind auf Anfrage erhältlich.

Druckstufen

Alle Fittings werden aus schwarzem Polyethylen PE100 Neugranulat hergestellt und sind für einen Druck von bis zu 10 bar für Gasanwendungen und 16 bar für Wasseranwendungen ausgelegt, sofern nicht anders angegeben.

SDR-Einstufungen

Wir liefern Elektroschweißfittings in den darunter genannter SDR-Größeneinteilungen:

  • Muffen
  • Bögen
  • Reduzierstücke
  • T-Stücke
  • Anbohrschellen
  • Anschlussschellen
  • Übergangsfittings

SDR11/17: Anschlussgröße < 63mm Rohr

SDR11: Anschlussgröße > 63mm Rohr



Prüfung

Unsere Elektroschweißfittings sind nach vielen Leistungsstandards geprüft und zugelassen, darunter:

  • ISO 15494 (PE/PP/PB Rohre, Formstücke, Armaturen)
  • EN 12201-3 (Wasser, Abwasser)
  • EN 1555-3 (PE-Formstücke in Gasrohrsystemen)
  • ISO 4437-3 (PE-Formstücke in Gasrohrsystemen)
  • ISO 4427-3 (PE-Formstücke in Wasser, Abwassersystemen)

Unsere Fusamatic Produkte sind DVGW zertifiziert.

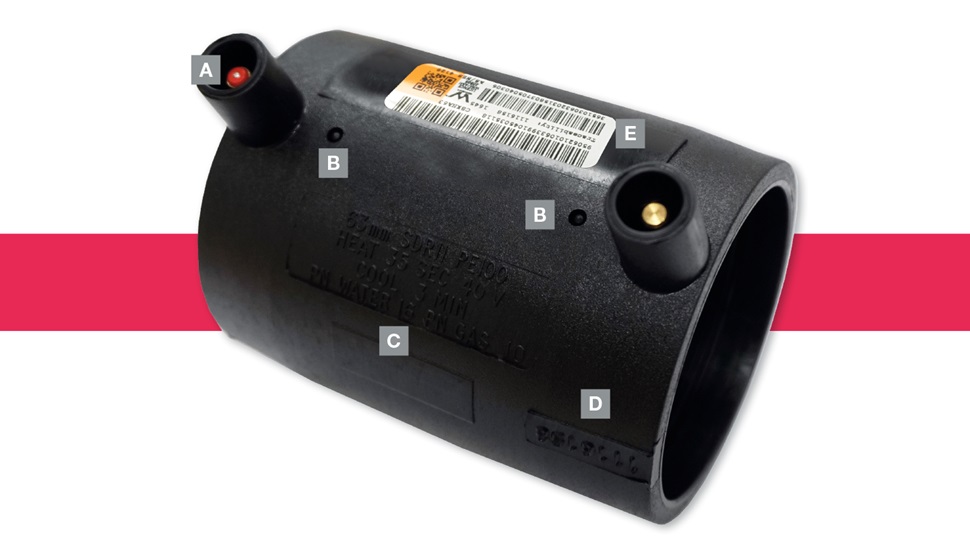

Fusamatic-Elektroschweißfitting Übersicht

AVK Fusamatic Elektroschweißfittings

A - Fusamatic-Stift

Mit dem einzigartigen Stift gibt es eine vollautomatische Methode, die richtigen Schweißparameter zu verwenden. In jedem Fusamatic-Stift befindet sich ein Widerstand. Jedem Widerstand sind bestimmte Parameter zugeordnet. Sobald die Elektroschweißbox an das Fitting angeschlossen ist, wird durch den Fusamatic-Stift die korrekte Schweißzeit ermittelt, die für die Verbindung der Rohre erforderlich ist.

B - Indikator

Während des Elektro-schweißvorgangs entsteht Druck durch den sich ausdehnenden geschmolzenen Kunststoff im Inneren des Fittings, der die Schweißindikatoren heraus drückt. Dies ist ein sichtbares Zeichen dafür, dass der erforderliche Fugendruck erreicht wurde.

C - Eingegossene Schweißparameter

Die manuellen Schweiß-parameter sind in allen Fusamatic-Fittings eingegossen. Diese umfassen die Fittinggröße, das Material (PE100), die anwendbaren Rohr-SDRs, die Schweißparameter und die Druckstufen für Gas- und Wasseranwendungen.

D - Dauerhaft markierte Chargennummer

Die Chargennummer ist nur eine von zahlreichen Kennzeichnungen zur Qualitätskontrolle auf den Fusamatic-Fittings. Sie ist ebenfalls auf dem Barcode des Fittings zu finden.

E - Barcode/QR-Code

Die Qualitätskontrolle der Fusamatic-Fittings ist von zentraler Bedeutung. Die Barcode-Konfiguration sowie der QR-Code bieten eine vollständige Rückverfolgbarkeit für jedes einzelne Fitting.

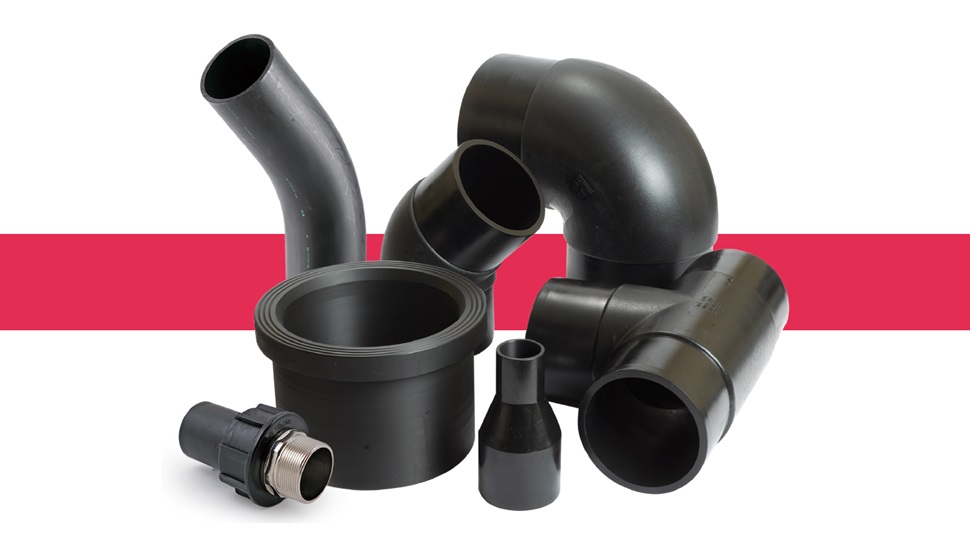

Fusamatic-Stutzenfitting-uebersicht

AVK Fusamatic Stutzenfittings

Wir bieten genauso eine ganze Reihe von gegossenen, bearbeiteten und stumpfgeschweißten Stutzen an, darunter Bögen, T-Stücke, Flanschstutzen und vieles mehr in verschiedenen Größen und SDRs, die für die Verbindung von Polyethylenrohren benötigt werden. Unser Stutzensortiment bietet den Rohrleitungssystemen ein vielfältiges Angebot an Fittings, insbesondere mit größeren Durchmesser.

Produktion

Alle Stutzen der Marke FusamaticTM werden aus PE100-Polyethylen hergestellt. Alle Materialien erfüllen die Anforderungen der anerkannten Normen, einschließlich EN 12201-3 für Trinkwasser und Abwasser sowie EN 1555-3 für Gas. Der empfohlene Temperaturbereich für Fusamatic-Stutzen liegt zwischen +5˚C und +40˚C bei Stumpfschweißverfahren bzw. zwischen -10˚C und +40˚C bei Fusamatic-Elektroschweißsystemen.

Alle Fusamatic Stutzenfittings sind mit langen Schweißenden erhältlich, die für das Stumpfschweißen und das Elektroschweißen vor Ort geeignet sind. Auch kurze Schweißenden sind ebenfalls für kostengünstige und werkseitig montierte Fittings erhältlich.

Fusamatic-Stutzenfittings erfüllen die Anforderungen von:

  • EN 12201-3 Kunststoff-Rohrleitungssysteme für die Wasserversorgung sowie für die Entwässerung und Kanalisation unter Druck. Polyethylen (PE)-Formstücke
  • EN 1555-3 Kunststoff-Rohrleitungssysteme für die Versorgung mit gasförmigen Brennstoffen. Formstücke aus Polyethylen (PE)

Leistungsstandards und Vorschriften

Die Fittings der Marke FusamaticTM haben die folgenden Zulassungen:

  • ISO 15494 (PE/PP/PB Rohre, Formstücke, Armaturen)
  • EN 12201-3 (Wasser, Abwasser)
  • EN 1555-3 (PE-Formstücke in Gasrohrsystemen)
  • ISO 4437-3 (PE-Formstücke in Gasrohrsystemen)
  • ISO 4427-3 (PE-Formstücke in Wasser, Abwassersystemen)

Anwendungen

  • Trinkwasserleitungen, Versorgungsleitungen und Hausanschlüsse
  • Gasleitung, -verteilung und Hausanschlüsse
  • Abwassersysteme einschließlich Abwasserkanäle
  • Wasser- und Abwasseraufbereitungsanlagen
  • Regenwasser- und Grauwassersammlung
  • Syphonische Dachentwässerung
  • Grabenlose Rohrleitungstechniken einschließlich Richtbohren
  • Schlammpumpsysteme in Bergwerken und Steinbrüchen
  • Rohrleitungen für Elektro-, Telekommunikations- und Glasfaserkabel, auch unter Wasser
  • Industrielle Anwendungen, einschließlich Prozessrohrleitungen und Druckluftnetze
  • Landwirtschaftliche Bewässerung
