Rückschlagklappen

Was ist eine Rückschlagklappe?

Eine handelsübliche Rückschlagklappe wird mit einer Scheibe montiert, die auf einer Welle oder einem Scharnier schwingt. Die Scheibe schwingt aus dem Sitz um Durchfluss zu ermöglichen. Wenn der Durchfluss angehalten wird, schwingt die Scheibe zurück auf den Sitz um einen Wasserstoß zu verhindern. Das Gewicht der Scheibe und des Rückflusses hat Auswirkungen auf die Absperr-Eigenschaften der Klappe.

Oft werden Hebel und Gewicht oder Hebel und Feder an die Rückschlagklappe montiert, um eine optimale Leistung zu erzielen. Standard Rückschlagklappen mit Hebel und Gewicht sind für Anwendungen mit einem erhöhten Risiko von Wasserschlag bei normalen Geschwindigkeiten geeignet. Rückschlagklappen mit Hebel und externer Feder eignen sich bei Hochdruck, ungenügenden Gegendruck und hohen Strömungsgeschwindigkeiten.

Es ist wichtig zu wissen, dass wenn eine Rückschlagklappe eingebaut wird, sie nicht vollständig wartungsfrei ist, da die Scheibe immer wieder gereinigt werden muss. Darüber hinaus wird oft ein Hebel montiert, um eine visuelle Kontrolle zu ermöglichen. Rückschlagklappen werden daher oft dort eingebaut, wo auch Personal vorhanden ist.

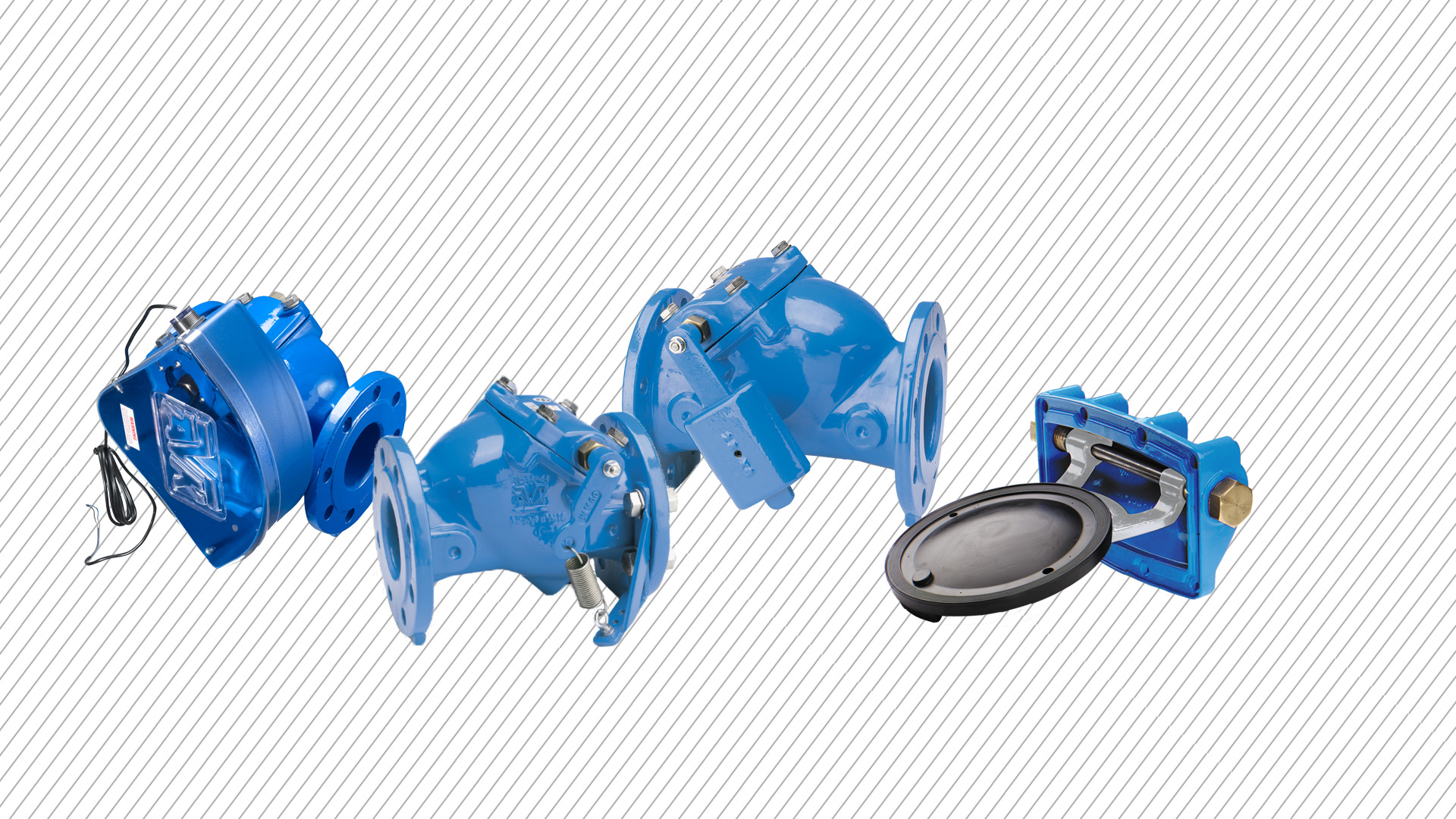

Rückschlagklappen von AVK

Die Rückschlagklappen von AVK sind mit dem Schwerpunkt auf einen einfachen Zugang zur Wartung ausgelegt. Durch das Abschrauben von ein paar Schrauben kann die Verbindungseinheit einschließlich Scharnier und Scheibe von dem Gehäuse entfernt, und die Wartung durchgeführt werden.

Die leichte Scheibe aus EPDM mit Lippendichtung und Stahleinlage erfordert ein Minimum an Kraft zum Öffnen und Schließen der Klappe. Die Scheibe ist in einer Nylon-Buchse montiert, die es ermöglicht, dass sich die Scheibe horizontal und auch vertikal bewegen kann und komplett dicht schließt, selbst bei geringfügigen Verunreinigungen im Sitz. Der Sitz befindet sich in einem Winkel von 20° und bietet auch bei geringem Gegendruck vollständige Dichtheit. Das Scharnier ist aus säurebeständigem Edelstahl und wird fest um die Welle mit Bolzen angezogen, um den Spielraum zu beseitigen und Langlebigkeit zu gewährleisten. Wo wenig Platz vorhanden ist, kann das Scharnier auch in umgekehrter Position platziert werden.

Mit Hebel und Gewicht montiert bieten die Rückschlagklappen in kleinen Nennweiten die Möglichkeit der Erstfüllung durch manuelles Bewegen des Hebels. Das Gewicht ist auf den Hebel einstellbar, um sowohl ein sanftes Schließen als auch eine optimale Schließgeschwindigkeit zu erreichen und um Druckschläge zu verhindern. Einen Schutzkorb für Hebel und Gewicht gibt es als ein Plus an Sicherheit, da es das Risiko von Verletzungen eliminiert. Der Schutzkorb ist mit Endschaltern für die Fernüberwachung verfügbar.
AVK Rückschlagklappen sind in weichdichtender Ausführung in DN 50-300 und in metallisch dichtender Ausführung in DN 350-600 erhältlich.

Merkmale

• Die Gehäuse-/Scheibenkonstruktion ermöglicht einfachen Zugriff zur Wartung
• Die Scheibe mit Stahleinlage ist mit EPDM vulkanisiert (bis DN 300) und gewährleistet optimale Abdichtung.
• Die Lippendichtung auf der Scheibe sorgt für Dichtheit
• Die leichte Scheibe erfordert ein Minimum an Kraft zum Öffnen und Schließen der Armatur
• Die Scheibe ist in der Lage, sich sowohl horizontal als auch vertikal zu bewegen um sich zu schließen
• Das Scharnier um die Welle herum mit Schrauben anziehen, um Spielraum zu beseitigen und so für Langlebigkeit zu sorgen.
• Die Vollbohrung sorgt für niedrigen Druckverlust
• Sphäroguss in Übereinstimmung mit DIN 3476 Teil 1, EN 14901 und den GSK-Richtlinien mit Epoxyd beschichtet
