AVK Einbaugarnituren für Armaturen - einfach in der Anwendung

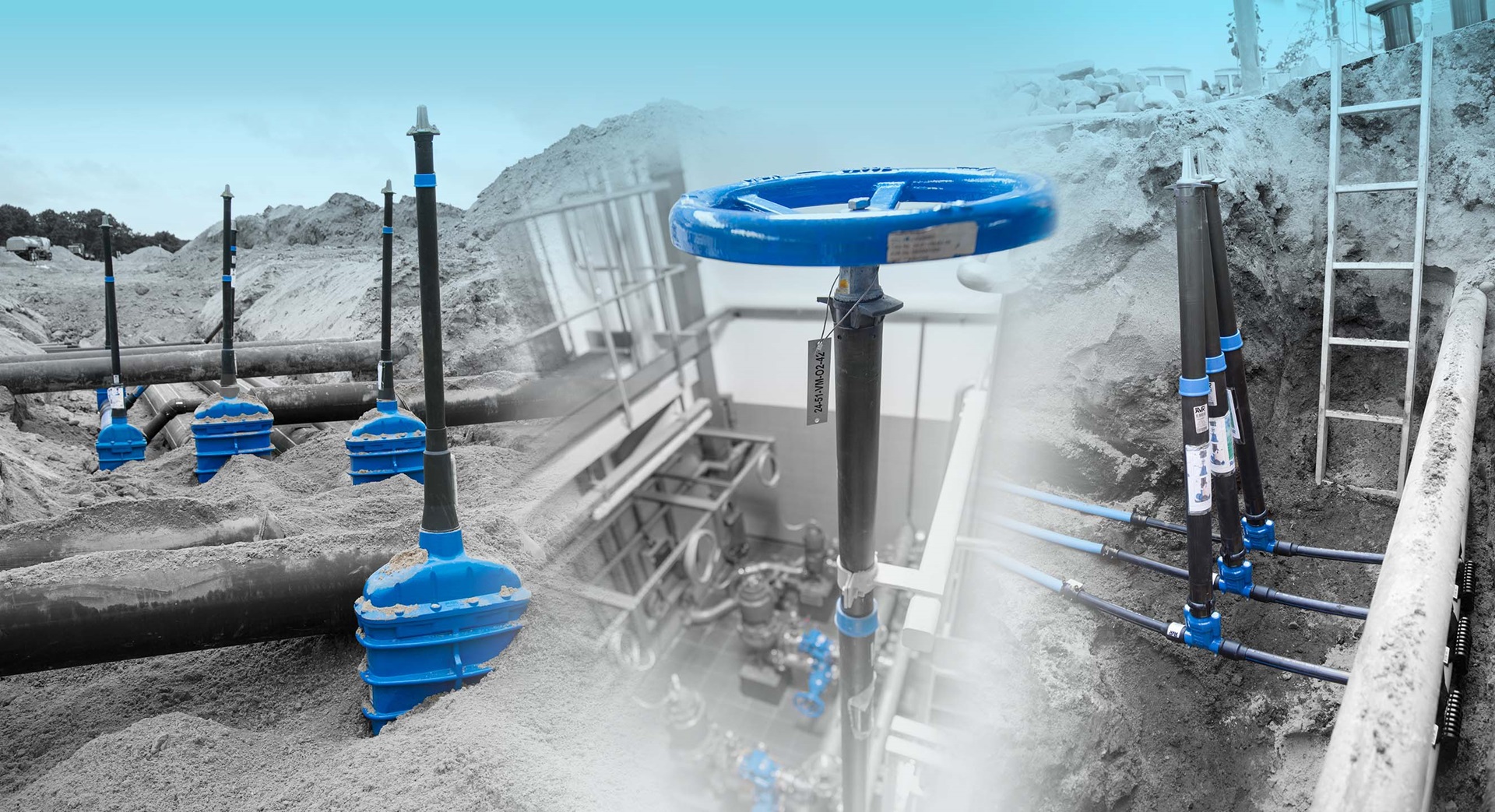

Die Einbaugarnituren werden zur Bedienung von unter- oder oberirdisch installierten Armaturen verwendet, wo diese nicht leicht zugänglich sind. AVK Einbaugarnituren sind einfach zu bedienen und werden aus korrosionsbeständigen Materialien von vollautomatischen, hochmodernen Produktionsanlagen hergestellt, um eine gleichbleibende und langlebige Qualität zu gewährleisten.

Benutzerfreundlichkeit und dauerhafte Qualität

Unsere Einbaugarnituren sind so konzipiert, dass sie einfach zu handhaben sind und eine einfache Montage und Längenanpassung vor Ort möglich ist. Sehen Sie in unserer Animation der Einbaugarnituren, wie das geht. Die einfache Bedienung der Ventile wird durch die unteren Abdeckungen der Einbaugarnituren sichergestellt, die die Ventilspindeln vor Verunreinigungen schützen und ihnen eine freie Drehung ermöglichen - und durch eine hohe, gleichmäßige und langlebige Qualität der Einbaugarnituren.

Unsere Standard Einbaugarnituren sind mit Außenrohr und unterem Deckel aus PE, Passfederadapter oben und Spindeladapter unten aus Edelstahlguss und Innenrohr aus verzinktem Stahl ausgeführt. Das Innenrohr wird durch Presspassung mit dem Schlüssel- und Spindeladapter verbunden, um den Korrosionsschutz des Rohrs zu gewährleisten. Als letzter Schritt des Produktionsprozesses werden die Einbaugarnituren mit einem Drehmoment von bis zu 675 Nm (je nach Größe) geprüft, um die Haltbarkeit zu gewährleisten.

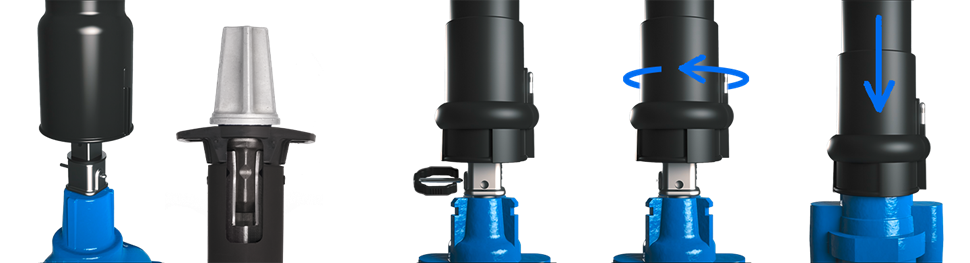

AVK Einbaugarnituren für Betriebsanschlussventile verfügen über ein dreistufiges "Safe Click"-Montageverfahren, bei dem der Schnellmontageclip die Verbindung zwischen der Ventilspindel und dem unteren Adapter der Verlängerungsspindel sichert und eine werkzeuglose Montage und Demontage ermöglicht.

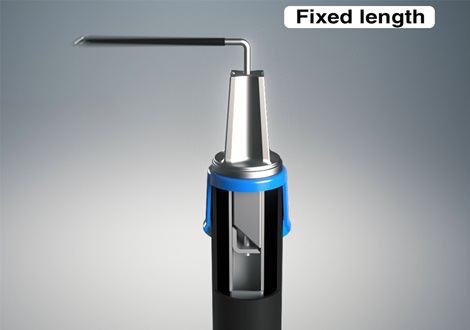

Einbaugarnituren mit fester Länge für Schieber und Ventile

Diese werden in der Regel verwendet, wenn der Abstand zwischen der Armatur und der Bodenoberfläche bekannt ist. Dank der AVK-Konstruktion mit einem Spreizbolzen, der eine einfache Längenanpassung z.B. mit einer Metallsäge ermöglicht, kann die Einbaugarnituren jedoch schnell und einfach gekürzt werden.

Die Einbaugarnituren sind mit einer Rohrüberdeckung von 800, 1000, 1500, 2000 und 3000mm erhältlich, entsprechend dem Abstand von der Oberkante der Rohrleitung bis zur Oberkante des auf der Einbaugarnituren montierten Abdeckkastens.

Standard Einbaugarnituren mit fester Länge

04/05-001 für Hausanschlussventile DN25-50 - Schlüsselaufnahme #14-22
04/F-001 für Hausanschlussventile DN25-50 - Passfeder #14.
704/06-001 für Betriebsanschlussventile DN25-50 - Passfeder #23-32
04/02-001 für Absperrschieber DN40-400 - Schlüsselaufnahme #23-32
04/F-010 für Schieber DN40-400 mit US-Schlüsselmutter - Passfeder #23-32

Verlängerungsspindeln mit fester Länge und massivem Innensteg

Wir bieten auch Varianten mit einer massiven Innenstange an. Die Stange ist aus Edelstahl 37 und der obere Keiladapter und der untere Ventilspindeladapter sind aus verzinktem Sphäroguss gefertigt.

04/F-012 für Betriebsanschlussventile DN25-50, mit massivem Innensteg - Schlüsselaufnahme #14-22
04/F-013 für Absperrschieber DN40-400, mit massivem Innensteg - Schlüsselaufnahme #23-32

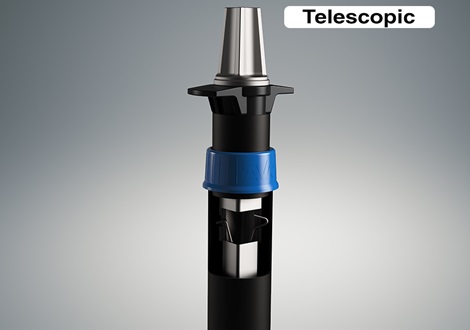

Teleskopierbare Einbaugarnituren für Absperrschieber und Hausanschlussarmaturen

Diese werden in der Regel verwendet, wenn der Abstand zwischen der Armatur und der Bodenoberfläche nicht bekannt ist und die Länge der Einbaugarnituren nach dem Einbau angepasst werden muss.

Das Oberteil ist mit Ösen versehen, die in AVK Straßenkappen und Tragplatten befestigt werden können. Eine Sperrfeder verhindert das Zusammenfallen des Teleskopteils während des Einbaus, da sie im Inneren des Innenrohrs Reibung erzeugt und sicher fixiert wird, wenn die Einbaugarnitur auf ihre maximale Länge herausgezogen wird. Die blaue Mittelmuffe schützt vor dem Eindringen von Verunreinigungen zwischen die beiden PE-Rohre.

Die Einbaugarnituren sind mit Teleskoplängen von 450-700 bis 2850-5250mm erhältlich. Die Längenbereiche entnehmen Sie bitte den unten aufgeführten Einzeldatenblättern und den Abstand von der Oberkante der Rohrleitung bis zur Oberkante des montierten Aufputzkastens für jede Teleskoplänge pro Ventil DN dem Abschnitt "Rohrabdeckung für Einbaugarnituren".

Standard teleskopierbare Einbaugarnituren

04/F-009 für Hausanschlussventile DN 25-50 - Schlüsselaufnahme #14-22
04/08-001 für Hausanschlussventile DN 25-50 - Schlüsselaufnahme #23-32
04/F-004 für Hausanschlussventile DN 25-50 - Passfeder #14.7, nach DVGW 336
04/F-006 für Hausanschlussventile DN 25-50 - Passfeder #14-22, für Ventile mit Ø55 Oberteil
04/04-001 für Schieber DN50-400 und DN450-600 mit Ø40 Ventilspindel - Passfeder #23-32
04/F-016 für Schieber DN450-600 mit Ventilspindel Ø30 - Schlüsselaufnahme #23-32
04/04-002 für Schieber DN50-600 mit US-Schlüsselmutter - Schlüsselaufnahme #23-32

Standard teleskopierbare Einbaugarnituren mit Sollbruchstelle

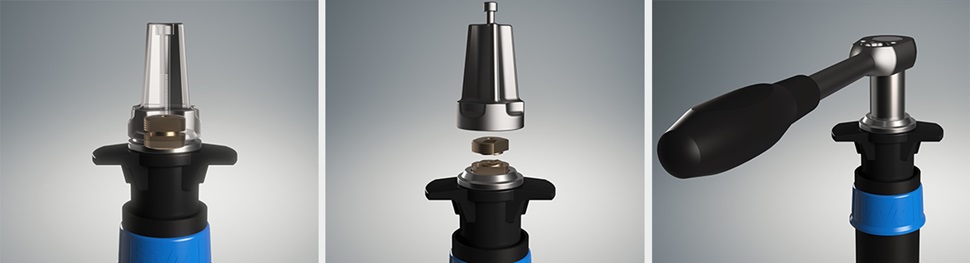

Wir bieten auch Einbaugarnituren mit Sollbruchstelle in der Schlüsselaufnahme an. Die Sollbruchstelle verhindert eine Beschädigung der Armatur und der Einbaugarnituren selbst, wenn ein zu hohes Drehmoment aufgebracht wird. In solchen Fällen bricht die Bruchmutter aus entzinkungsbeständigem Messing CW724R. Sie lässt sich leicht austauschen, und die Einbaugarnituren kann weiterhin mit einem Steckschlüssel Nr. 20 bedient werden. Es sind Ersatzteilsätze erhältlich, die aus einer Bruchmutter und einer Ersatz-Innensechskantschraube bestehen.

04/F-011 Für Schieber DN40-400, mit Unterbrechungszone - Schlüsselaufnahme #23-32
04/F-017 Für Schieber DN450-600, mit Unterbrechungszone - Schlüsseladapter #23-32

Wenn Sie mehr über unsere Schieber erfahren möchten, besuchen Sie bitte unsere Produktübersicht.

Teleskopierbare Einbaugarnituren für doppelexzentrische Absperrklappen

Die Varianten für doppelexzentrische Absperrklappen bieten ebenfalls die gleichen Grundeigenschaften wie die für Schieber. Der einzige Unterschied besteht darin, dass sie mit einem speziellen Bodendeckel ausgestattet sind, der die Eingangswelle des Armaturengetriebes umschließt, und dass die Einbaugarnituren mit einer Schnellbefestigungsschelle montiert wird, wie sie auch bei den Anschlussarmaturen verwendet wird. Die Einbaugarnituren sind in vier Längen erhältlich: 450-700, 650-1100, 1050-1750 und 1700-2900 mm für Armaturen DN200-600 bzw. DN600-1200.

756/7-002 Teleskopierbare Einbaugarnituren für doppelexzentrische Absperrklappen

Wenn Sie mehr über unsere doppelexzentrischen Absperrklappen erfahren möchten, besuchen Sie bitte unsere Produktübersicht.

Teleskopierbare Einbaugarnituren für PE-Kugelhähne

Die Varianten für Kugelhähne bieten die gleichen Eigenschaften wie die Teleskop-Verlängerungsspindeln für Schieber, und als Sonderausstattung bieten wir Anzeigeschilder mit den Aufschriften "1/4 Umdrehung" "Kugelhahn" und "Auf-Zu" und mit farblicher Kennzeichnung der Armaturenanwendung; gelb für Gas, blau für Wasser und grün für Abwasser.

Die Verlängerungsspindeln sind in vier Längen erhältlich: 450-700, 650-1100, 1050-1750 und 1700-2900 mm für Ventil-AD 20-63, 80, 110-125 bzw. 160-180 mm.

04/F-031 Teleskopische Verlängerungsspindeln für Kugelhähne
