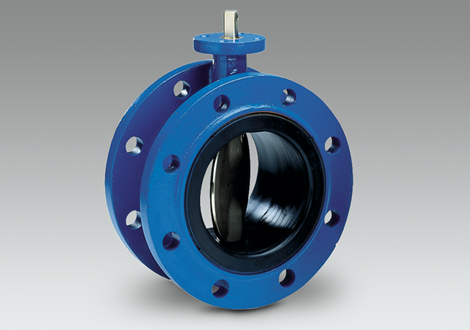

Zentrische Absperrklappen mit fester Manschette

Unsere Absperrklappen mit fester Manschette gehören zu den wenigen ihrer Art und bieten überlegene Vorteile.

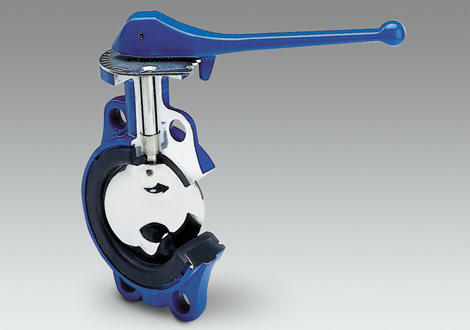

Das Herz der Klappe ist eine herausragende Sitzkonstruktion. Die Gummierung wird direkt auf das Gehäuse vulkanisiert, wodurch eine dauerhafte Bindung mit einer optimalen Kautschuk Shore-Härte entsteht. Folglich besteht keine Gefahr der Verformung oder Verlagerung der Manschette. Die Klappen eignen sich daher auch bei Vakuumbedingungen. Die Scheibe hat eine profilierte Dichtkante, die für eine minimale Verformung der Manschette und eine enge Abdichtung sorgt. Dadurch entsteht ein geringerer Verschleiß der Manschette und niedrigere Drehmomente.

Die wesentlichen Merkmale

  • Eine feste Manschette auf das Gehäuse aufvulkanisiert sorgt für:
    • keine Toleranzprobleme zwischen Gehäuse und Manschette
    • kein Risiko der Verformung oder Verlagerung, somit auch unter Vakuumbedingungen geeignet
    • optimale Shore-Härte der Gummierung
  • AVK-Kautschuk-Manschetten mit der Fähigkeit, nach der Kompression zurück in die Form zu gehen
  • Eine Scheibe mit profilierter Dichtkante sorgt für weniger Verschleiß der Manschette
  • Niedrige Drehmomente aufgrund der festen Manschette, profilierten Scheibe und dem Wellenlager
  • Die schlanke Scheibe verhindert Turbulenzen, Druckverluste und Vibrationen
  • Erhältlich als Wafer, halb Lug-, Lug-Type, Doppelflansch, kurz und lang in DN40-2000 mit jeglichen Betätigungseinheiten

Einzelheiten über das Produktprogramm

  • Funktion: Absperrung oder Regulierung
  • Betätigung: Hebel, Schneckengetriebe, pneumatische und elektrische Antriebe
  • Materialien: Welle aus Edelstahl oder duplex Stahl, Scheibe aus Edelstahl, duplex Stahl oder Rilsan beschichtetem Gusseisen und Manschette aus EPDM (für Gebrauch mit Trinkwasser oder hohen Temperaturen) oder NBR

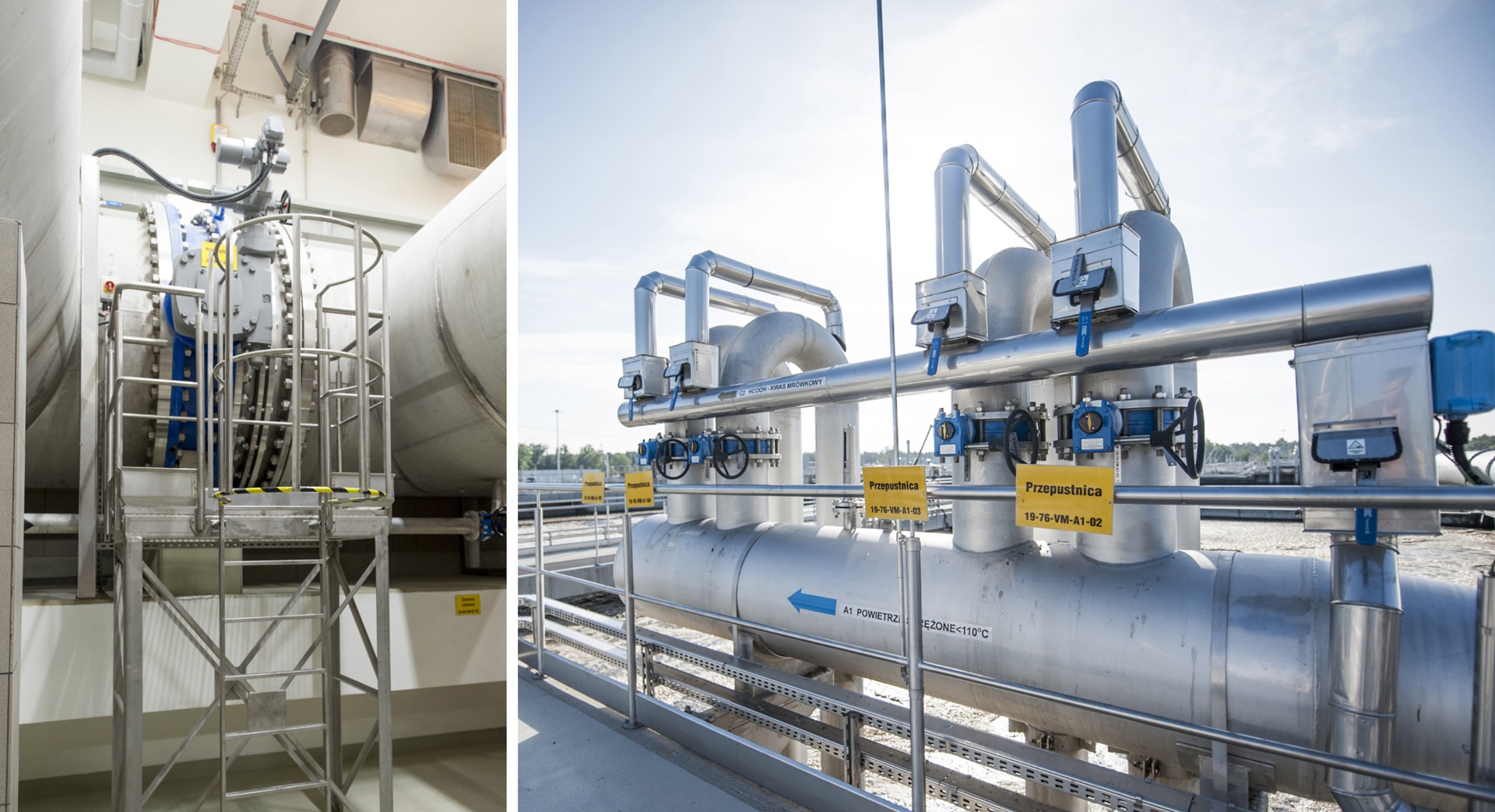

Anwendungen

Zentrische Absperrklappe mit fester Manschette, einsetzbar in einer Vielzahl von Anwendungen in der Wasser-und Abwasserbehandlung, dem Brandschutz und der Gasversorgung.

  • Wasser: Wasseraufbereitung, Wasserversorgung, Pumpeninstallationen, Wasserübertragung und HLK
  • Abwasserbehandlung: Belüftungssysteme, sauberes Abwasser, Filteranlagen, Pumpenanlagen und Membran-Anlagen
  • Brandschutz: im Innen- und Außenbereich
  • Gasversorgung: Erdgas und Gasfackel

Video

Zentrische Absperrklappen mit vulkanisierter Manschette

Animation über die Besonderheiten unserer Absperrklappen der Serie 75
