Zentrische Absperrklappen mit loser Manschette

Unsere Produktprogramm für Absperrklappen mit loser Manschette umfasst Wafer, Lug und U-Profil-Absperrklappen in DN25-1600 mit einer großen Auswahl an verschiedenen Materialien für Scheiben und Manschetten. Erhältliche Betätigungseinheiten sind Hebel, Getriebe mit Handrad, elektrischer oder pneumatischer Antrieb.

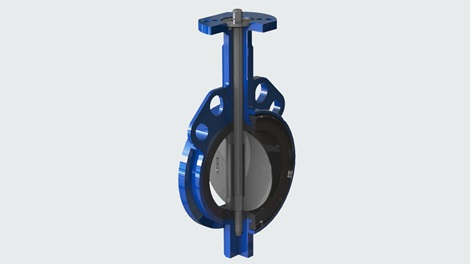

Die auswechselbare Manschette ist sehr robust konstruiert. Ihre gewölbte Form und integrierte Lippendichtung im Spindeldurchgang sorgen für eine feste Verbindung mit der Spindel. Darüber hinaus sorgt die spezielle Form für eine einzigartige Haftung am Gehäuse, wodurch jegliche Verschiebung der Manschette während des Betriebs verhindert wird. Die integrierte Dichtungsflächen ermöglichen einfachen Einbau zwischen den Flanschen.

Die wesentlichen Merkmale

  • Spindel aus Edelstahl mit einer nicht-austauschbaren Welle und Positionsanzeige
  • Quadratisch angetriebener Scheibenmechanismus mit effektiver Kraftübertragung
  • Scheibe aus säurebeständigem Edelstahl mit strömungsoptimierter Fließfähigkeit und polierten Kanten für minimalen Verschleiß der Manschette
  • Auswechselbare EPDM-Manschette mit einer einzigartigen Konstruktion
  • Gehäuse aus Kugelgraphit mit verlängertem Hals für Isolierung und 200 mμ Epoxy-Beschichtung

Standard-Sortiment

  • Wafer in DN25-1000, Lug-Type in DN25-600, U-Profil in DN150-1600
  • EPDM-Kautschuk-Manschette für Trinkwasser (max. 70° C) und Abwasser/HLK (max. 110° C)
  • Hebel, Getriebe, pneumatischer oder elektrischer Antrieb

Handelsübliche Ausführungen

  • Wafer in DN25-400, Lug-Type in DN50-400
  • EPDM-Kautschuk-Manschette für Abwasserbelüftung/HVAC (max. 130° C), selbstschmierende PTFE beschichtete Stahllager und 200 mμ-PUR-Beschichtung

Anwendungen

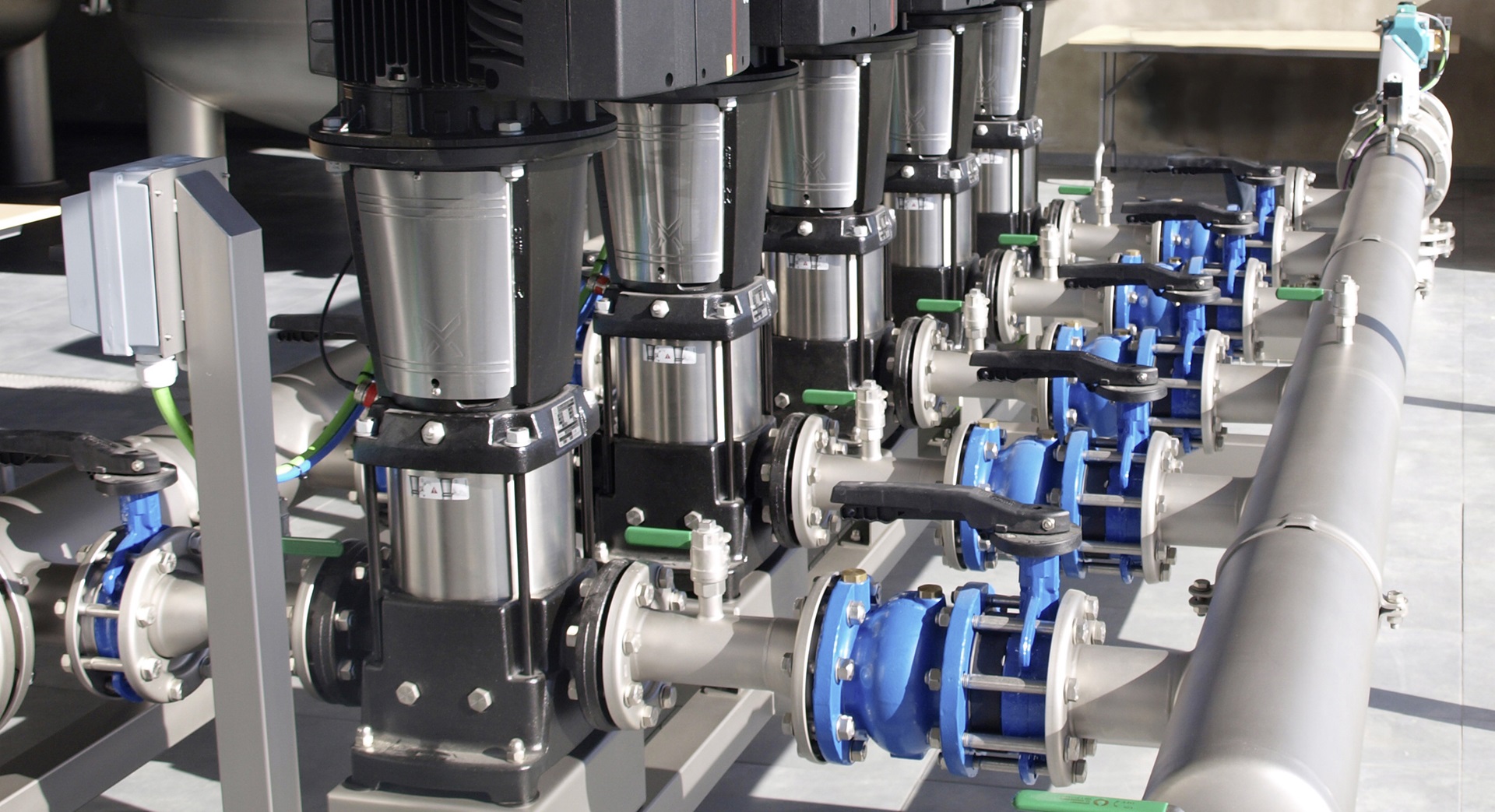

Die zentrische Absperrklappe mit loser Manschette kann für ein breites Anwendungsspektrum in der Wasser- und Abwasserbehandlung sowie in industriellen Anwendungen verwendet werden.

Wasser: Wasseraufbereitung, Wasserversorgung, Pumpenanwendung, Wasserverteilung und HLK

Abwasserbehandlung: Belüftungssysteme, sauberes Abwasser, Filteranlagen, Pumpenanlagen und Membran-Anlagen

Industrie: Kühl- und Nutzwasser

Animation

Zentrische Absperrklappe mit loser Manschette

Animation über die Besonderheiten und Varianten unserer Absperrklappen der Serie 820
